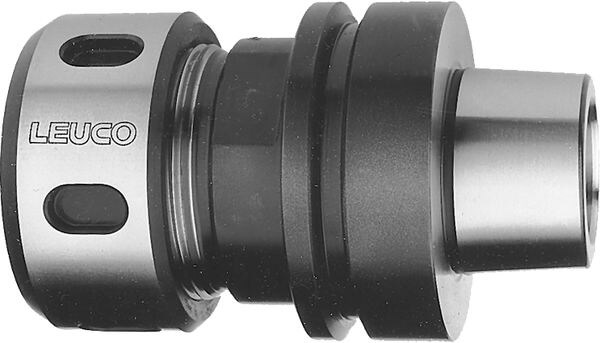

Portaherramientas de sujeción con cono HSK

Producto

Dibujo

Artículo

Descripción

Máquina / aplicación

  • centros de mecanizado CNC con intercambiador de herramientas automático
  • uso en centros de mecanizado para madera sólida
  • para la sujeción de alta precisión de herramientas con mango cilíndrico

Modelo

  • punto de intersección según DIN 69893 HSK 50F, HSK 63F, HSK 63E, HSK 80A, HSK 80C, HSK 80E, HSK 80F y HSK 100A
  • tuerca de sujeción con guía

Ventajas

  • aplicación flexible a través de portaherramientas

Indicaciones

  • para giro a derecha y izquierda
  • Ident-No. 175795 para IMA ( hasta 12/94 ) similar a DIN 69893 (norma anterior)
  • Ø d1 = diámetro de portaherramientas 2 - 25 mm y 3 - 30 mm
  • pinzas según DIN 6388 1) tipo 462E/OZ25 / 2) tipo 472E/ER40
  • contenido de la entrega: portaherramientas, tuerca de sujeción sin llave fija de gancho
  • ATENCION! Punto de intersección diferentes en caso de máquinas CMS, depende de la potencia del husillo (KW)

Leyenda de tablas e imágenes...

Ø d1
[mm] 		Ø d
[mm] 		Ø D
[mm] 		número norma L1
[mm] 		a
[mm] 		x
[mm] 		Dimensión
[mm] 		tipo Peso
[kg] 		Máquina / tipo Comentario n.º de ident. Comp. | Sol.

¿No se muestran las dimensiones buscadas?
Por favor, póngase en contacto con nuestro asesoramiento.

disponible desde almacén
disponible a corto plazo
Plazo de entrega bajo solicitud

2-25 HSK 63F 60 DIN 69893 101 76 18 HSK 63Fx2-25 1 1,45 Homag, IMA a partir de 01/95, Weeke a partir de 03/98, HOLZ-HER, SCM, CMS (12+15 KW) x=18mm 173293
|
2-25 HSK 63F 60 DIN 69893 101 76 9 1 1,192 IMA hasta 12/94 x=9mm 175795
|
2-25 HSK 63F 60 DIN 69893 140 115 18 1 Homag, IMA a partir de 01/95, Weeke a partir de 03/98, HOLZ-HER, CMS (12+15 KW) x=18 mm 179170
|
3-30 HSK 63F 63 DIN 69893 85 76 18 2 0,86 centros de mecanizado para madera sólida Weinmann x=18 mm 80344855
|
3-30 HSK 63E 63 DIN 69893 103 78 18 2 1,45 CMS (18 KW), centros de mecanizado para madera sólida Hundegger x=18 mm 180359
|
3-30 HSK 80A 80 DIN 69893 110 85 18 2 1,439 centros de mecanizado para madera sólida Weinmann, Hundegger x=18 mm 80480510
|
3-30 HSK 80C 80 DIN 69893 101 76 18 2 1,17 centros de mecanizado para madera sólida Weinmann, Hundegger x=18 mm 80480509
|
3-30 HSK 80E 80 DIN 69893 101 76 18 2 1,391 centros de mecanizado para madera sólida Weinmann, Hundegger x=18 mm 80480508
|
3-30 HSK 80F 80 DIN 69893 93 76 18 2 1,294 centros de mecanizado para madera sólida Weinmann, Hundegger x=18 mm 80480507
|
3-30 HSK 100A 100 DIN 69893 120 85 18 2 2,334 centros de mecanizado para madera sólida Weinmann, Hundegger x=18 mm 80480511
|
