188100 - Discos de sierra HW para máquina múltiple con limpiadores HW "F"
Producto

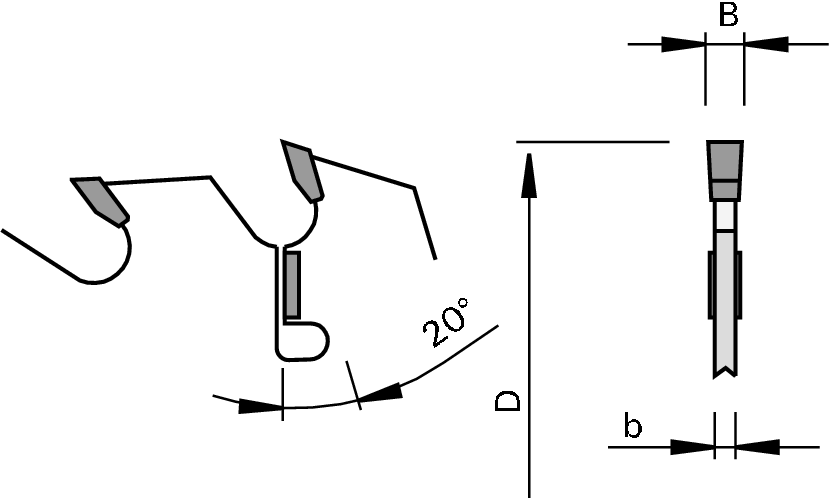

Dibujo
-
-
- Carburo [HW]
Datos técnicos
Descripción
Máquina / aplicación
- moldureras
- sierras múltiples de un eje o de dos ejes
- para corte longitudinal en maderas blandas húmedas y secas
Modelo
- forma de diente: plano "F"
- material de corte: HW HL Board 20
- chavetero doble del tipo A y tipo C desplazado en una sierra
Ventajas
- limpiadores de metal duro impiden el contacto lateral entre la madera y el cuerpo del disco
- equipando los tipos A-C-A se obtiene una división de corte que prolonga la vida de la máquina
Indicaciones
- por favor, envien hoja de datos (del anexo) junto con su solicitud de oferta / pedido
- para altura de corte desde 50 mm
| Característica | Valor | |
|---|---|---|
| Ø D = Diámetro de corte | 225 [mm] | |
| B = Ancho de corte | 2,4 [mm] | |
| b = Espesor del cuerpo del disco | 1,6 [mm] | |
| Ø d = Diámetro del taladro | 40 [mm] | |
| Ø dmax = Diámetro máximo del taladro | 80 [mm] | |
| Ø máximo de la brida = Diámetro máximo de la brida | 120 [mm] | |
| Z = Número de dientes | 16 | |
| número de limpiadores = Número de limpiadores | 2 [pz.] | |
| ángulo de ataque = ángulo de ataque | 20 [°] | |
| forma de diente = Forma de diente | F | |
| LEUCODUR = Material de corte | HL Board 20 | |
| L = Delivery Status | ||
|
¿No se muestran las dimensiones buscadas?
disponible desde almacén |
||
