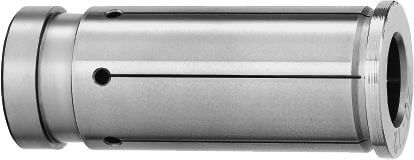

Universal-Reduzier-Hülsen

Produkt

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • zur Verwendung im Sino, TRIBOS, ps-System zur Aufnahme von Schaftwerkzeugen

Ausführung

  • Schaftdurchmesser-Toleranz h7 bzw. g7

Vorteile

Hinweise

  • Lmin Mindest-Einspannlänge = Mindest-Schaftlänge

Tabellen- und Bildlegende...

Ø d1
[mm]
Ø d1
[zoll]
L
[mm]
Lmin
[mm]
Ø d
[mm]
L1
[mm]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

3 2 27 12 45 183022
|
4 2 27 12 45 183023
|
5 2 27 12 45 183024
|
6 2 27 12 45 183025
|
8 2 27 12 45 183026
|
8 2,5 27 16 47,5 186099
|
10 2,5 32 16 47,5 186100
|
12 2,5 37 16 47,5 186101
|
3 2 27 20 50,5 183027
|
1/8 2 27 20 50,5 186914
|
4 2 27 20 50,5 183028
|
5 2 27 20 50,5 183029
|
6 2 27 20 50,5 183030
|
8 2 27 20 50,5 183032
|
10 2 32 20 50,5 183034
|
12 2 37 20 50,5 183036
|
14 2 37 20 50,5 183038
|
16 2 38 20 50,5 183040
|
6 3 27 25 54,5 182304
|
8 3 27 25 54,5 182305
|
10 3 32 25 54,5 182306
|
12 3 37 25 54,5 182307
|
14 3 37 25 54,5 182308
|
16 3 38 25 54,5 182309
|
18 3 38 25 54,5 182310
|
20 3 42 25 54,5 182311
|
1/2" 3 37 25 54,5 182653
|
3/4" 3 42 25 54,5 182655
|
