Schifterschnitte mit LEUCO nn-System DP flex Kreissägeblatt

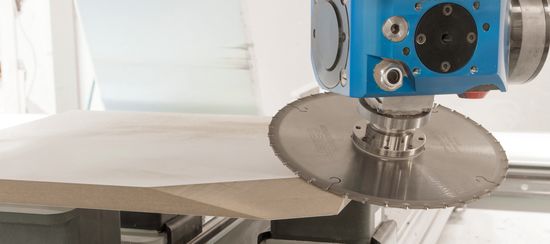

Das nn-System DP flex schneidet bei Rothfuß auf der CNC eine extrem spitze Gehrung

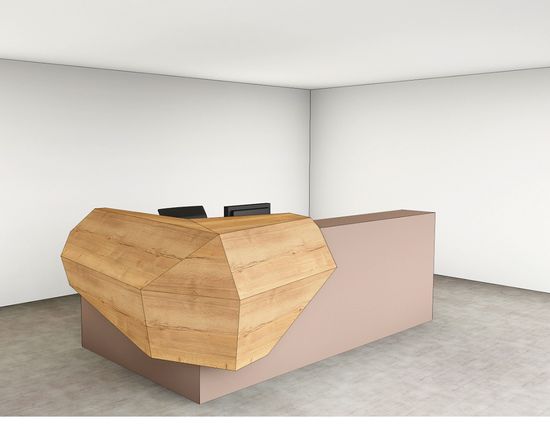

Rendering eines mit Palette CAD konstruierten Tresens für eine Arztpraxis. Die Umhüllung des Quaders erinnert an eine Kristallstruktur

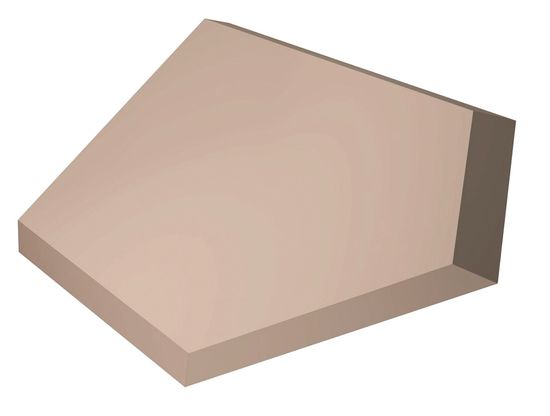

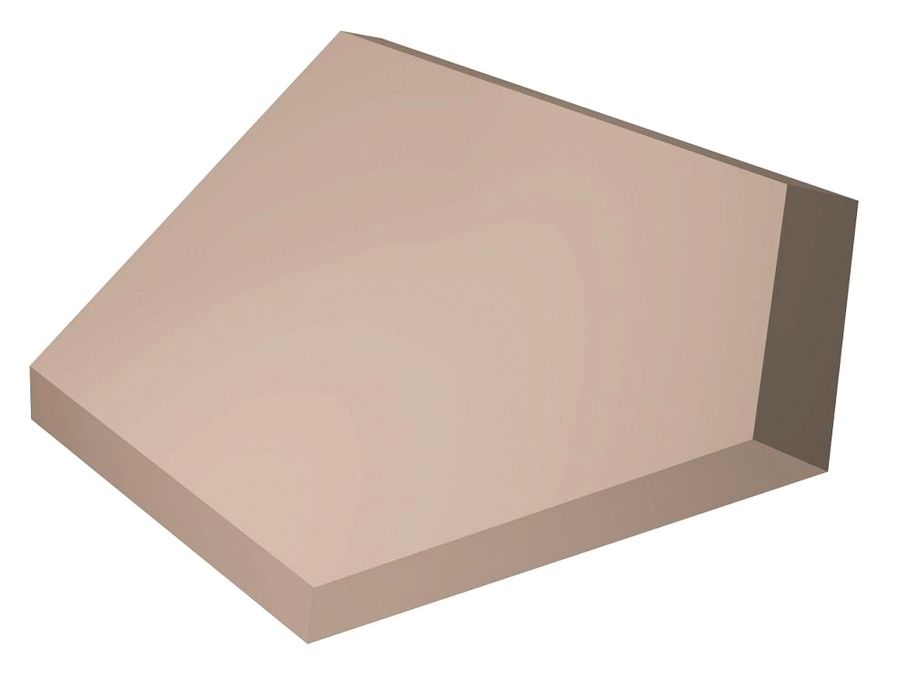

Die Einzelteile sind ringsherum mit Schifterschnitten zu versehen (Rendering: Schreinerei Rothfuß GmbH)

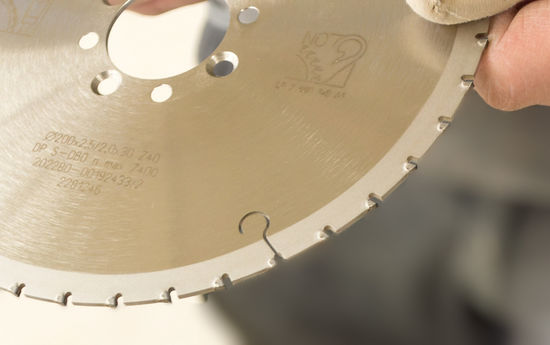

Axel Bohnet wechselt ein nagelneues Sägeblatt in das Schwenkaggregat ein ...

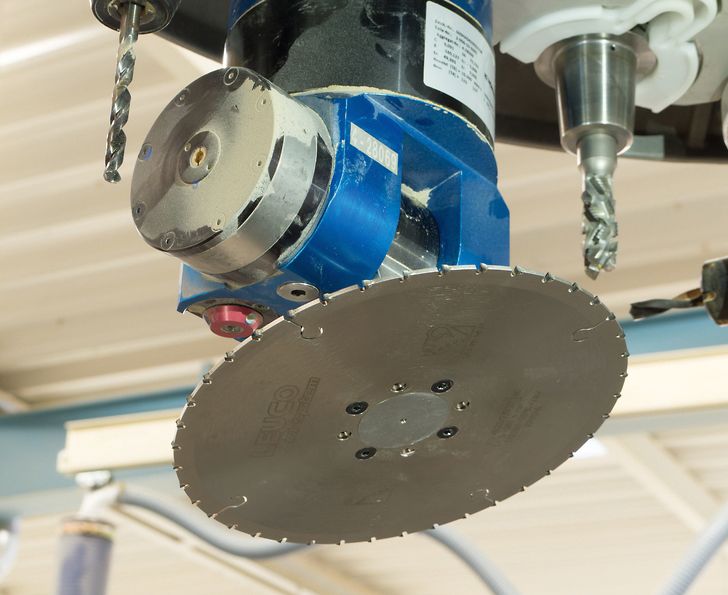

... und hängt es in das Werkzeugmagazin der 4-Achs-CNC

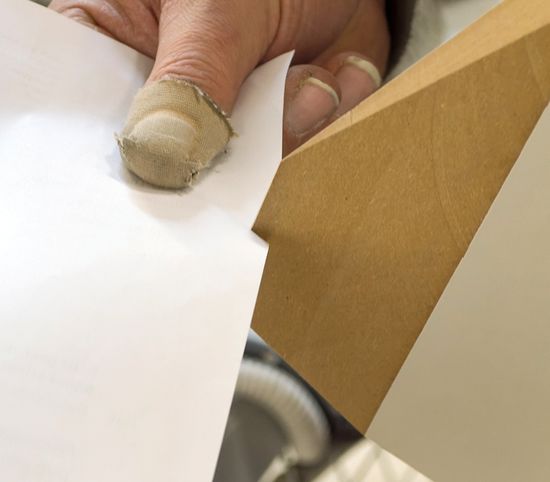

Die soeben angeschnittene Gehrung zerschneidet mühelos ein Blatt Papier

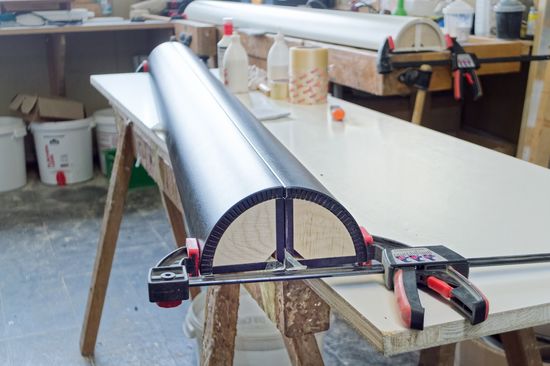

Die Schreinerei setzt das nn-System DP flex auch auf der Plattensäge zum Nuten von Biegeplatten ein
Schärfer geht's nicht
Um jegliche Konstruktion mit Schifterschnitten meistern zu können, wollte die Schreinerei Rothfuß in Schopfloch eigentlich nur in das noch fehlende CAM-Modul investieren. Doch was nützen passende Maße und Winkel, wenn die Schnittqualität nicht stimmt?
Alex Bohnet fertigt in der Schreinerei Rothfuß einen Empfangstresen für eine Arztpraxis. Der Grundkörper besteht aus einem im rechten Winkel abgeknickten, 1,2 m hohen und 40 cm tiefen Quader. Davor und darüber befindet sich im Bereich der Ecke eine Hülle aus polygonförmigen, auf Gehrung miteinander verbundenen Platten aus HPL-beschichtetem MDF. Die Form erinnert an einen Kristall. An keinem Werkstück der Hülle ist nirgendwo ein rechter Winkel zu finden. Ringsherum sind ausschließlich Schifterschnitte zu sägen.
Ohne Vorrichtung und Probeschnitt
Die Schreinerei Rothfuß in Schopfloch bei Freudenstadt liegt mitten im Dorf, beschäftigt auf 2000 m² Fertigungsfläche 17 Mitarbeiter, ist auf den Möbel- und Innenausbau spezialisiert und bedient das gehobene Segment. Die Werkstatt ist nur 300 m vom Homag-Werk entfernt und mit Technik für die Plattenbearbeitung bestens ausgestattet. Seit 1989 arbeitet sie mit CNC-Technik und hat 2014 die 2008 angeschaffte 4-Achs-CNC »Venture 22 L« von Homag mit dem »Flex5«-Aggregat der Homag-Tochter Benz ausgestattet, um die Spindel für Schifterschnitte neigen zu können. Vor drei Jahren hat die Schreinerei ihre 2006 angeschaffte Palette-CAD-Software um ein CAM-Modul erweitert, sodass sich auch komplexe Konstruktionen wie die Polygonhülle des Arzttresens leicht realisieren ließen.
Mit dem CAM-Modul ließ sich das Flex5-Aggregat also erst im vollen Umfang nutzen. Probleme bereitete jedoch die Schnittqualität, sodass die Investition in das CAM-Modul auch ein neues Sägeblatt in die Schreinerei brachte, das »nn-System DP flex« von LEUCO. Das diamantbestückte Kreissägeblatt zeichnet sich durch lange Standwege und hervorragende, ausrissfreie und nur 2,5 mm breite Schnitte aus. Kleine Spanräume und kleine Hohlrückenzähne senken den Lärmpegel, verringern den Schnittdruck spürbar und ermöglichen ein nahezu rückschlagfreies Arbeiten.
Alex Bohnet war von der Schnittqualität, den enormen Standzeiten und dem ruhigen Betrieb so begeistert, dass er es auch für die Plattensäge bestellte, und zwar nicht für den Zuschnitt, sondern zum Nuten von Biegeplatten, mit denen sich beispielsweise Säulenverkleidungen herstellen lassen. Die schmalen, präzisen und sauberen Einschnitte sorgen für gleichmäßig gekrümmte Biegeflächen.
Scharfe Ecken, runde Säulen
Alex Bohnet sagt: »Mit dem Sägeblatt nn-System DP flex von LEUCO schneiden wir hervorragende Gehrungen. Wir setzen es aber auch ein, um etwa eine Tischplatte in einem sehr flachen Winkel an der Unterseite abzuschrägen. Die Schnittfläche ist frei von Messerschlägen und Riefen, viel besser als gehobelt. Da müssen wir vor dem Lackieren mit dem Exzenterschleifer nur einmal leicht drübergehen. Weiterhin verhilft uns das Blatt auf der Plattensäge zu hervorragenden Biegeteilen. Außerdem schätze ich den leisen und ruhigen Lauf sowie den enormen Standweg von 5 km.«
Beitrag im Original erschienen im Fachmagazin dds, Ausgabe März 2021
dds-Fotos: Georg Molinski, Konradin Medien GmbH
