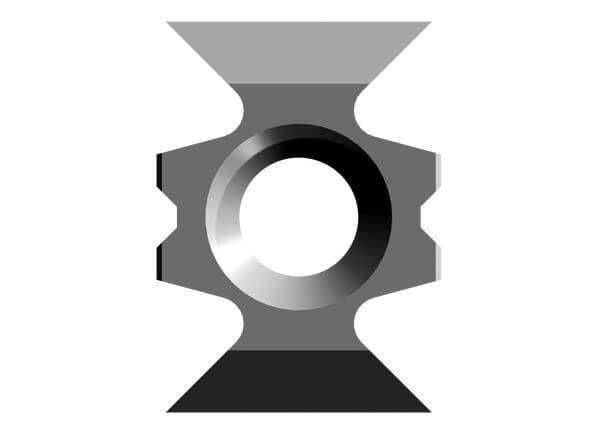

Abrund-Wendemesser HW mit 4 Schneidkanten und Positioniernut

Produkt

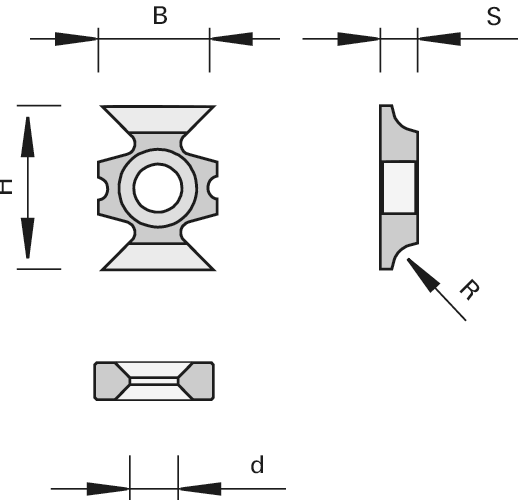

Zeichnung

  • Hartmetall [HW]

Artikel

Beschreibung

Maschine / Anwendung

  • für den Einsatz in Messerköpfen zum Fräsen von Abrundungen

Ausführung

  • Schneidstoff: HW
  • HL Solid 20 für Holzwerkstoffe, Hart- und Weichhölzer

Vorteile

  • hohe Genauigkeit durch radiale Positionierung
  • Radien können untereinander ausgetauscht werden
  • einfacheres Handling

Hinweise

  • links und rechts einsetzbar
  • Distanzringe zum Einstellen der Abrund-Messer siehe Kapitel Ersatzteile

Tabellen- und Bildlegende...

R
[mm]
B
[mm]
H
[mm]
S
[mm]
Ø d
[mm]
LEUCODUR VP
[St.]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

1,5 16 22 5 6,5 HL Solid 20 10 183669
|
2,0 16 22 5 6,5 HL Solid 20 10 183670
|
2,5 16 22 5 6,5 HL Solid 20 10 183671
|
3,0 16 22 5 6,5 HL Solid 20 10 183672
|
