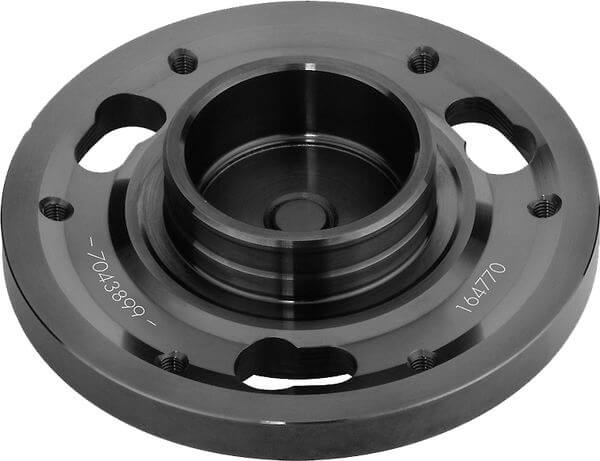

Aufnahme-Flansche für Spannteil Ø 110 mm - Kreissägeblätter d=65 mm

Produkt

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • zur Aufnahme von Kreissägeblättern bis Ø 250 mm mit Bohrung Ø 65 mm, 6 Senkungen TK 90 mm für Schraube M 5

Ausführung

Vorteile

Hinweise

  • für Rechts- und Linkslauf
  • speziell für die Aufnahme von Ritz-Kreissägeblättern geeignet
  • je Spannteil sind mindestens zwei Aufnahme-Flansche mit verschraubten Werkzeugen sinnvoll (Rüstzeitminimierung)
  • zur Befestigung der DP-Kreissägeblätter wird Zylinderkopfschraube Ident-No. 001869 benötigt (nicht im Lieferumfang enthalten)

Tabellen- und Bildlegende...

Ø d1
[mm]
L2
[mm]
L
[mm]
Ø D
[mm]
L1
[mm]
Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

65 2,5 10 110 27 Homag, IMA 164758
|
65 2,5 10 110 27 Homag, IMA 164770
|
