Geräuschdämmende Doppelzerspaner-
haube - Sauberer und leiser zerspanen

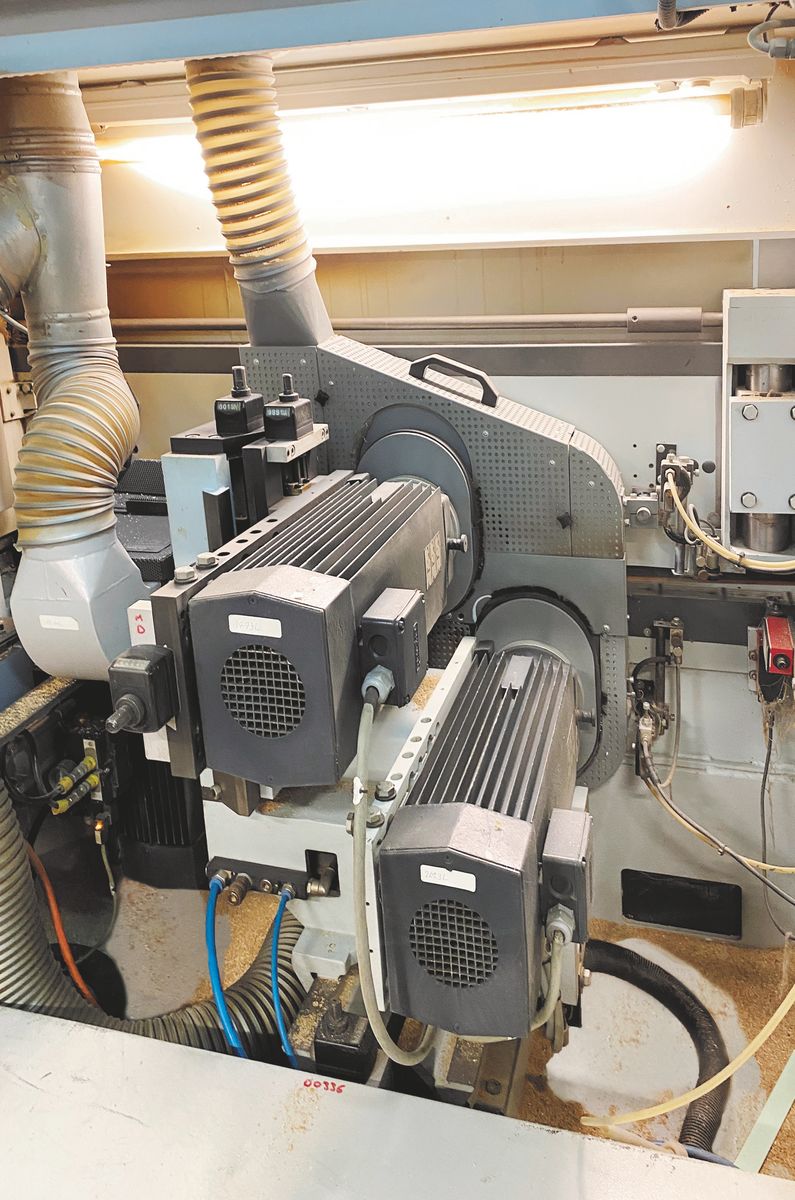

Die neue Doppel-Zerspanerhaube von LEUCO lässt sich in bestehenden Maschinenstraßen nachrüsten
Die neue Doppel-Zerspanerhaube von LEUCO lässt sich in bestehenden Maschinenstraßen nachrüsten

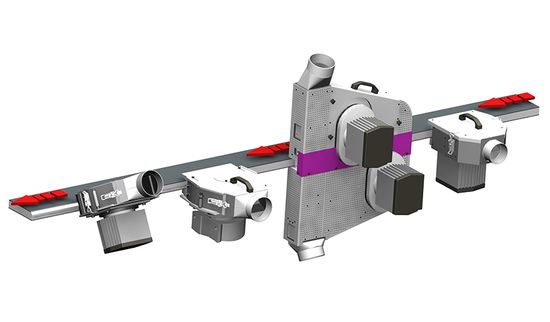

Übersicht, Haube in Maschinenstraße
Übersicht, Haube in Maschinenstraße

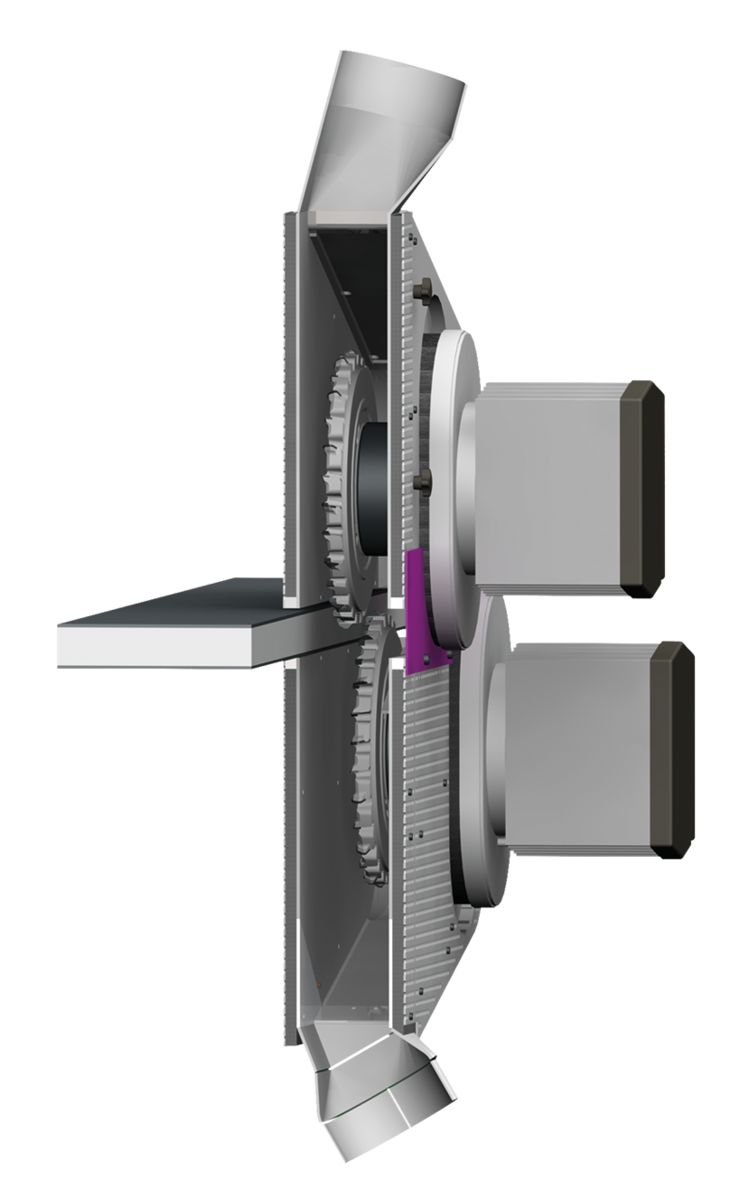

Über den Oberdruck wird die zweiteilige Haube automatisch mit dem idealen Abstand an jede Plattendicke angepasst. Die Sand-wichbauweise mit dämmendem Material reduziert den Lärm um 2 bis 3 dB.
Über den Oberdruck wird die zweiteilige Haube automatisch mit dem idealen Abstand an jede Plattendicke angepasst. Die Sand-wichbauweise mit dämmendem Material reduziert den Lärm um 2 bis 3 dB.

Die neue Absaughaube für das Doppelzerspanen lässt sich automatisch an die Plattendicke anpassen. Der Wirkungsgrad steigt, das Aggregat arbeitet leiser und sauberer. Zudem steigert die optimierte Absaugung die Fertigungsqualität.


Die neue Haube von LEUCO ist vorgesehen für die Anwendung auf Doppelendprofilern sowie auf großen Kantenanleimmaschinen mit Doppelzerspaneraggregat. Bei diesen industriellen Maschinen hebt sie die Effizienz der Spanerfassung auf ein neues Niveau. Hauptgrund dafür ist die Verankerung der oberen Haubenhälfte am Oberdruck. Denn dieser variiert bei Änderung der Werkstückdicke. Dadurch stellt sich die Haube stets auf die richtige Höhe zur Plattendicke ein. Das führt zu einem konstant geringen Spalt zwischen Haube und Werkstück von idealerweise etwa 2 mm – und damit zu höchst wirksamer Absaugung.


Absaughaube reagiert auf Änderung der Plattendicke

Übliche Absaughauben werden dagegen fest auf die größte Plattenstärke eingestellt. Dadurch schwankt die Spaltbreite zwischen wenigen Millimetern und mehreren Zentimetern. Diese Schwankung hat Folgen, denn durch den meist unnötig breiten Spalt sinkt die Absaugleistung, das Aggregate-Werkzeugsystem verschmutzt. Das macht regelmäßige Reinigung erforderlich. Durch den gleichmäßig engen Spalt und dadurch besten Wirkungsgrad der Doppelzerspanerhaube von LEUCO bleibt das Aggregat erheblich sauberer und muss seltener gereinigt werden.


Zum geringeren Späneaustritt bei dieser Haube trägt auch die zweigeteilte Absaugung bei: Sowohl die obere als auch die untere Gehäusehälfte haben einen eigenen Absaugstutzen. Diese sind so angeordnet, dass der von den Zerspanern ausgehende Spanstrahl genau in den Ansaugöffnungen mündet. So wird der größte Teil der Späne ohne Umwege direkt in die Absauganlage befördert, Störungsströmungen und Ablagerungen im Haubengehäuse werden minimiert. Das reduziert wesentlich die Doppelzerspanung – dadurch steigen Oberflächenqualität und Werkzeugstandwege.


Haubengehäuse dämpft das Laufgeräusch

Durch das enge Umschließen des Bearbeitungsbereichs ist das Laufgeräusch der Maschine weniger laut zu hören. Hinzu kommt die Sandwichbauweise des Gehäuses: Es besteht aus zwei Blechen mit Dämmmaterial. Dadurch wird der Geräuschpegel besser gedämpft als bei den sonst üblichen einfachen Blechen. Diese Verbesserungen ergeben zusammen einen Dämpfungsfaktor von 2 bis 3 dB, einer deutlich hörbaren Geräuschreduktion.


Als weiterer Vorteil trägt die Haube zur Energieeinsparung bei. Denn durch den schmaleren Spalt in der Doppelzerspanerhaube bilden Haube und Zerspaner ein nahezu geschlossenes System. So wird die Effizienz gesteigert und die Haube kann bei einer energetischen Optimierung der Abluftanlage einen Beitrag leisten.
