Vielblatt-Kreissägeblätter HW "WS"
Produkt

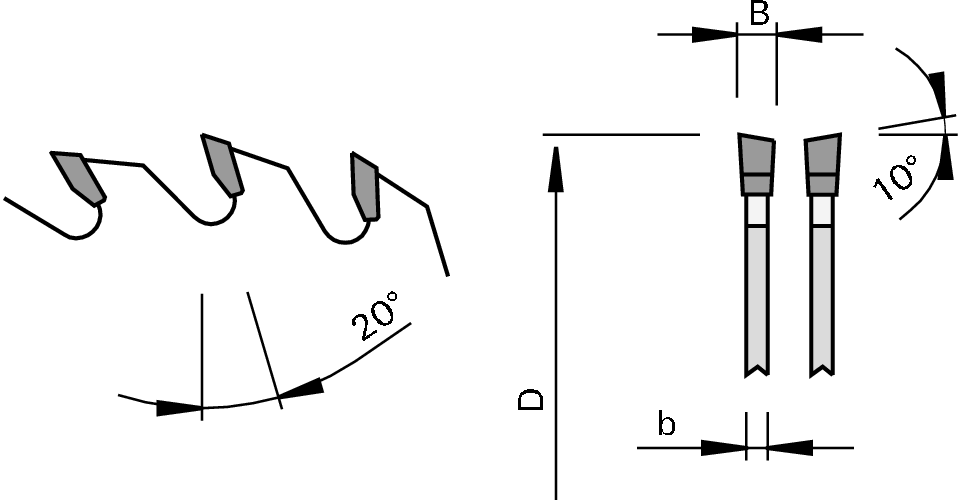

Zeichnung
-
-
- Hartmetall [HW]
Artikel
Beschreibung
Maschine / Anwendung
- Kehlmaschinen
- ein- und doppelwellige Vielblattmaschinen
- für maßhaltige Längsschnitte in trockenen und abgerichteten Massivhölzern und Holzwerkstoffen
Ausführung

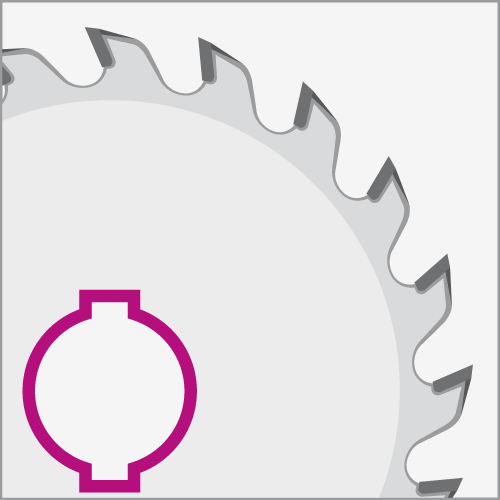

- DKN von Type A und Type C in einer Säge zueinander versetzt
- Zahnform: Wechselzahn "WS"
- Schneidstoff: HW HL Board 06 für Holzwerkstoffe
- Schneidstoff: HW HL Board 20 für Massivhölzer
Vorteile
- maschinenschonende Schnittunterteilung durch das Bestücken der Sägenwelle im Wechsel A-C-A usw.
Hinweise
- Bohrungserweiterung gegen Aufpreis bis Ø 100 mm möglich
- bei Anfragen / Aufträgen techn. Datenblatt (siehe Anhang) beifügen
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
NL |
Span∡
[°] |
Eck∡
[°] |
Zahnform | LEUCODUR | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||||
| 190 | 3,4 | 2.2 | 30 | 20 | 20 | 10 | WS | HL Board 20 | 188049 | |||||
| 200 | 3,2 | 2.2 | 60 | 34 | 20 | 10 | WS | HL Board 06 | Paul | 188038 | ||||
| 200 | 3,2 | 2.2 | 60 | 42 | 20 | 10 | WS | HL Board 06 | Paul | 188041 | ||||
| 210 | 3,2 | 2.2 | 100 | 34 | 12,5x4 | 20 | 10 | WS | HL Board 06 | 189283 | ||||

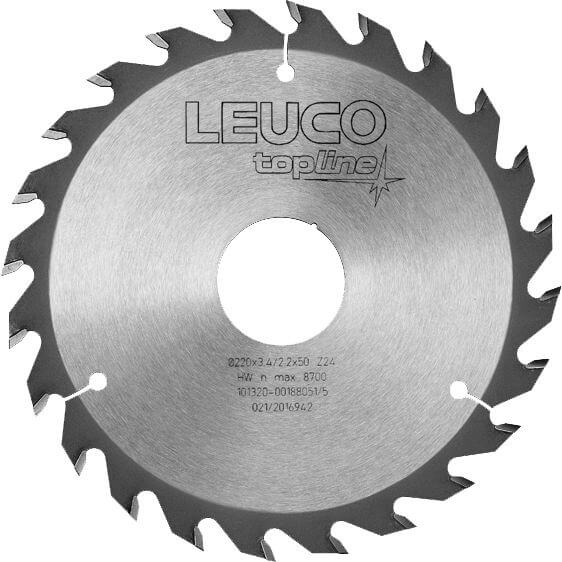

| 220 | 3,4 | 2.2 | 50 | 24 | 20 | 10 | WS | HL Board 20 | 188051 | |||||
| 300 | 3,2 | 2.2 | 80 | 28 | 18,5x5 | 6/5,5/91 + 4/6,6/95 + 2/13/100 | 20 | 10 | WS | HL Board 20 | 188054 | |||
| 300 | 3,2 | 2.2 | 70 | 36 | 20x5 | 20 | 10 | WS | HL Board 20 | 189285 | ||||
| 300 | 3,2 | 2.2 | 80 | 36 | 18,5x5 | 6/5,5/91 + 4/6,6/95 + 2/13/100 | 20 | 10 | WS | HL Board 20 | 189286 | |||
| 300 | 3,2 | 2.2 | 70 | 48 | 20x5 | 20 | 10 | WS | HL Board 20 | 189287 | ||||
