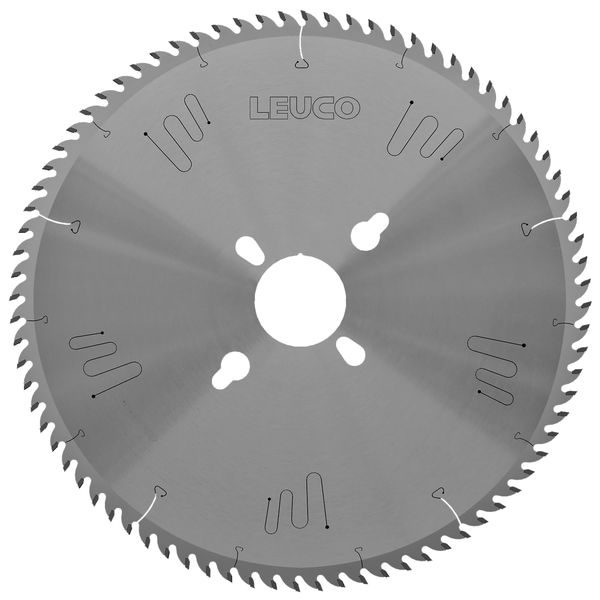

Platten-Aufteil-Kreissägeblätter HW - Q-Cut "G5"
Produkt
Zeichnung
-
-
- Hartmetall [HW]
-
Artikel
Beschreibung
Maschine / Anwendung
- horizontale Plattenaufteilsägen
- für Format- und Fertigschnitte in Tischlerplatten, Sperrholzplatten, furnierte oder mit dünnen Papieren belegten Holzwerkstoffplatten und Wabenplatten
Ausführung
- vibrations- und lärmdämpfende Ornamente
- zusätzliche Dehnungsschlitze
- Zahnform: G5
- Schneidstoff: HW HL Board 04 plus
Vorteile
- sehr geringer Schnittdruck und geringe Leistungsaufnahme durch optimierte Schnittgeometrie
- exzellente Schnittqualität in faserhaltigen Holzwerkstoffen
- extrem geräuscharmes und ruhiges Schnittverhalten durch vibrations- und lärmdämpfende Ornamente sowie spezielle Dehnungsschlitzkombination
Hinweise
- Achtung: bei der Zuordung der passende Ritz-Kreissägeblätter die reduzierte Schnittbreite von 4 mm beachten!
- NL**- Combi3 = 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42
- NL**- Combi5 = 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120
- NL**- Combi7 = 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z | NL |
Span∡
[°] |
Achs∡
[°] |
Zahnform | LEUCODUR | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 300 | 4,0 | 3.2 | 30 | 100 | 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 | 15 | 8 | G5 | HL Board 04 plus | Fimal Concept 350 | 193312 | ||
| 350 | 4,0 | 3.2 | 30 | 80 | 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 + 2/13/94 | 15 | 8 | G5 | HL Board 04 plus | SCM, Panhans, Mayer, Schelling, HOLZ-HER | 192813 | ||
| 350 | 4,0 | 3.2 | 60 | 80 | 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 | 15 | 8 | G5 | HL Board 04 plus | Homag (Holzma) | 192814 | ||
| 380 | 4,0 | 3.2 | 60 | 80 | 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 | 15 | 8 | G5 | HL Board 04 plus | Homag (Holzma) | 192815 | ||
| 400 | 4,0 | 3.2 | 30 | 85 | 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 + 2/13/94 | 15 | 8 | G5 | HL Board 04 plus | 192816 | |||
| 430 | 4,0 | 3.2 | 30 | 85 | 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 + 2/13/94 | 15 | 8 | G5 | HL Board 04 plus | 192817 | |||
| 430 | 4,0 | 3.2 | 80 | 90 | 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 | 15 | 8 | G5 | HL Board 04 plus | Selco | 192818 | ||
| 450 | 4,0 | 3.2 | 60 | 90 | 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 | 15 | 8 | G5 | HL Board 04 plus | Homag (Holzma) | 192819 | ||
| 460 | 4,0 | 3.2 | 30 | 90 | 2/13/94 | 15 | 8 | G5 | HL Board 04 plus | Schelling | 192820 | ||
