Kapp-Kreissägeblätter HW zur Kantenbearbeitung "ES" - nn-System, mit Senkung

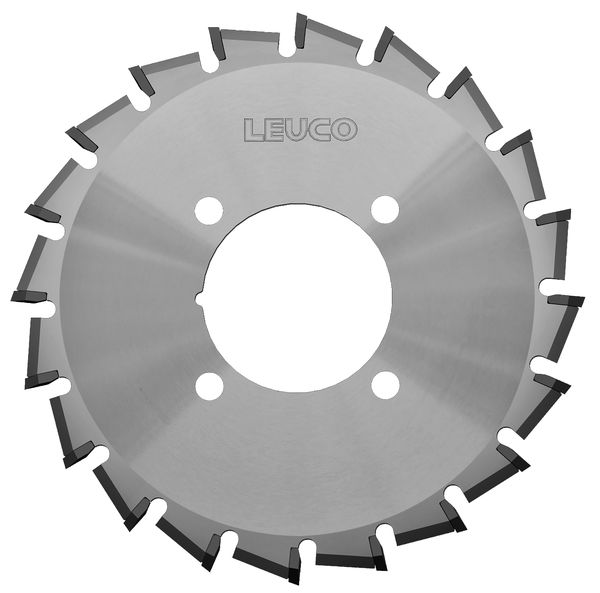

Produkt

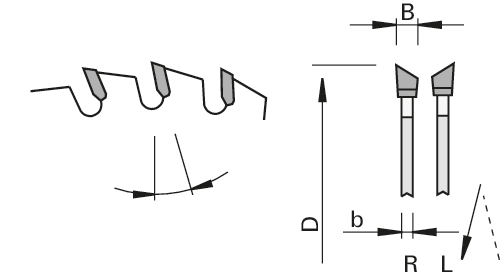

Zeichnung
-
-
- Hartmetall [HW]
-
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen
- Kantenbearbeitungsautomaten
- zum Kappen von dünnen Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- spezielle NoNoise-Spanraumgeometrie
- Spanwinkel positiv oder negativ
- mit und ohne Achswinkel
- Nebenlöcher mit Senkung
- Zahnform: Einseitig spitz "ES (Rechts + Links)"
- Schneidstoff: HW HL Board 06
Vorteile
- extrem geräuscharm
- Lärmreduzierung um ca. 6 dB(A) im Leerlauf
Hinweise
- Drehrichtung siehe Skizze
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z | NL |
Span∡
[°] |
Eck∡
[°] |
L/R |
Achs∡
[°] |
Zahnform | LEUCODUR | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||||
| 110 | 3,2 | 2.5 | 40 | 20 | 4/6/52 | -6 | 45 | L | 5 | ES | HL Board 06 | Homag | 192515 | ||
| 110 | 3,2 | 2.5 | 40 | 20 | 4/6/52 | -6 | 45 | R | 5 | ES | HL Board 06 | Homag | 192516 | ||
| 120 | 3,2 | 2.5 | 40 | 20 | 4/6/52 | -6 | 45 | L | 5 | ES | HL Board 06 | Homag | 192517 | ||
| 120 | 3,2 | 2.5 | 40 | 20 | 4/6/52 | -6 | 45 | R | 5 | ES | HL Board 06 | Homag | 192518 | ||
| 130 | 3,6 | 2.8 | 30 | 20+4 | 4/7,4/46 | 10 | 30 | L | 0 | ES | HL Board 06 | Biesse | 192530 | ||
| 130 | 3,6 | 2.8 | 30 | 20+4 | 4/7,4/46 | 10 | 30 | R | 0 | ES | HL Board 06 | Biesse | 192529 | ||
| 140 | 3,6 | 2.8 | 30 | 20+2 | 4/7,4/46 | -20 | 30 | L | 0 | ES | HL Board 06 | Biesse | 192532 | ||
| 140 | 3,6 | 2.8 | 30 | 20+2 | 4/7,4/46 | -20 | 30 | R | 0 | ES | HL Board 06 | Biesse | 192531 | ||
| 150 | 3,8 | 2.5 | 35 | 24+6 | 4/6/50 | 10 | 15 | L | 0 | ES | HL Board 06 | SCM-Stefani | 192534 | ||
| 150 | 3,8 | 2.5 | 35 | 24+6 | 4/6/50 | 10 | 15 | R | 0 | ES | HL Board 06 | SCM-Stefani | 192533 | ||
