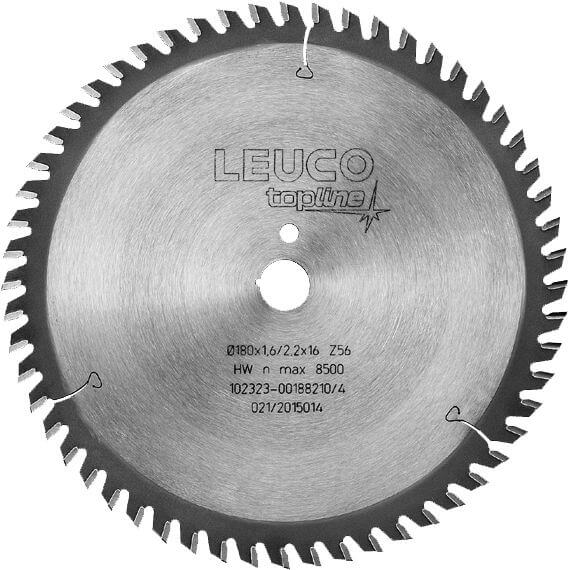

188210 - Format-Kreissägeblätter HW - abgesetzt, extra dünn "WS"
Produkt

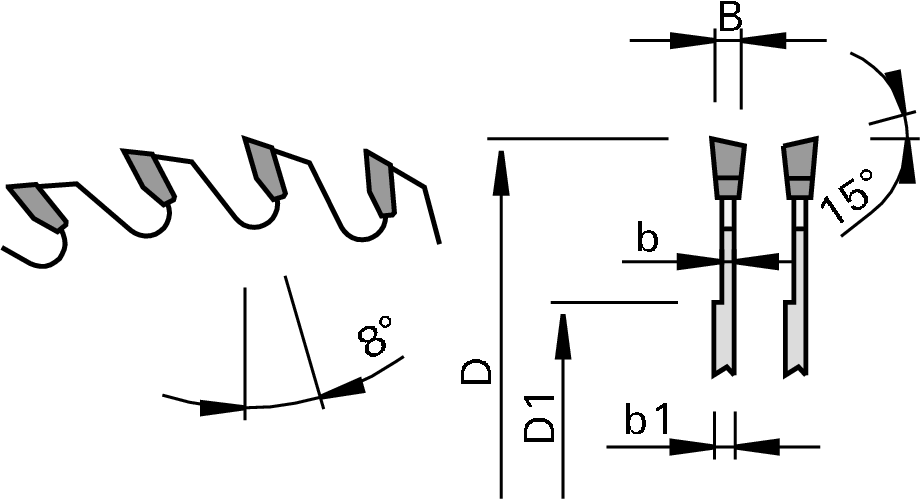

Zeichnung
-
-
- Hartmetall [HW]
Technische Daten
Beschreibung
Maschine / Anwendung
- Tischkreissägen
- Maschinen Scheer FM
- für Formatschnitte in dünnwandigen Kunststoffprofilen und Furnieren
Ausführung
- abgesetztes Stammblatt extra dünn
- Zahnform: Wechselzahn "WS"
- Schneidstoff: HW HL Board 06
Vorteile
- bessere Stabilität durch das Absetzen des Stammblattes
Hinweise
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 180 [mm] | |
| B = Schnittbreite | 1,6 [mm] | |
| b = Stammblattdicke | 1 [mm] | |

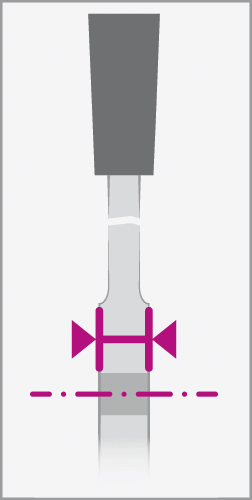

| b1 = Nabenbreite 1 | 2.2 [mm] | |

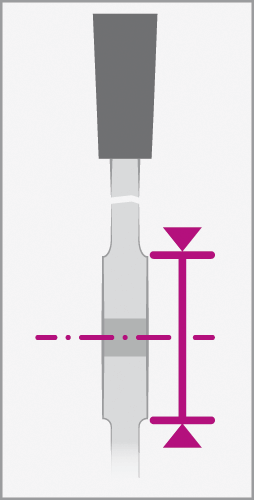

| Ø D1 = Naben-Durchmesser | 105 [mm] | |
| Ø d = Bohrungsdurchmesser | 16 [mm] | |
| Z = Zähnezahl | 56 | |
| NL = Nebenlöcher | 1/6/33 | |
| Span∡ = Spanwinkel | 8 [°] | |

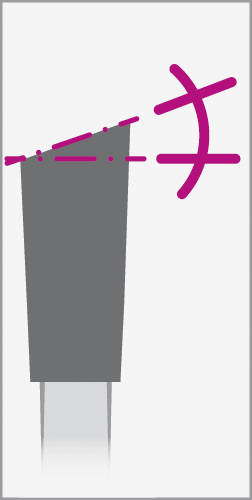

| Eck∡ = Eckwinkel | 15 [°] | |
| Zahnform = Zahnform | WS | |
| LEUCODUR = Schneidstoff | HL Board 06 | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
