Nut-Kreissägeblätter HW - MAN

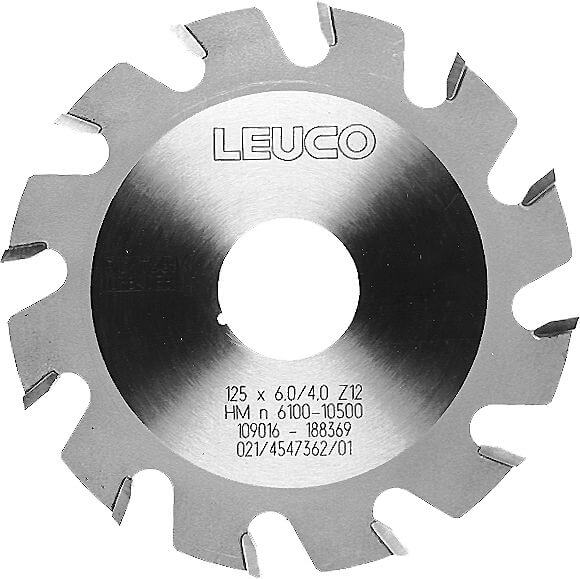

Produkt

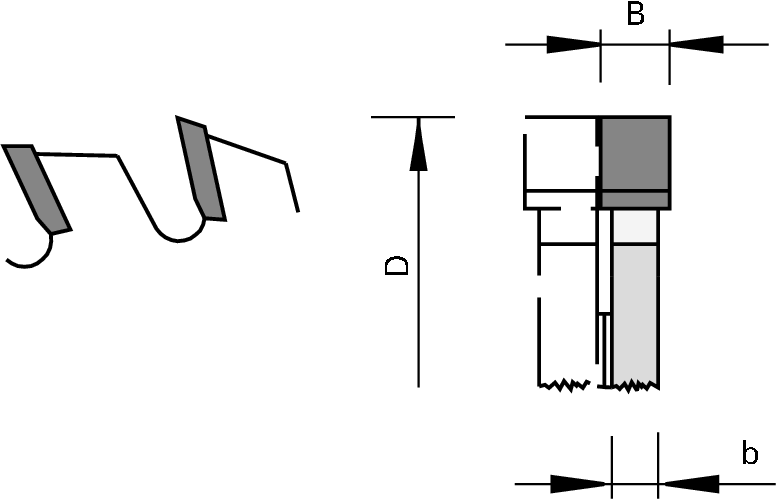

Zeichnung
-
- Hartmetall [HW]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Tischfräsmaschinen
- zum ausrissfreien Nuten in Massivhölzern und Holzwerkstoffen
Ausführung
Vorteile
Hinweise
- Einsatz im Gegenlauf längs zur Faser (Massivholz)
- Einsatz im Gleichlauf nur mit mechanischem Vorschub (Holzwerkstoffe)
- andere Nutbreiten durch Satz-Zusammenstellung möglich, maximale Satznutbreite 10mm bei MAN
- Nutbreitenberechnung bei Satzwerkzeugen: Summe aller "b" + HW-Überstand links und rechts + Zwischenringdicke
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
Span∡
[°] |
nmin-nmax
[min-1] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 125 | 1,5 | 0.8 | 30 | 12 | 15 | 6100-10500 | 188359 | ||
| 125 | 1,8 | 1 | 30 | 12 | 15 | 6100-10500 | 188360 | ||
| 125 | 2,0 | 1.2 | 30 | 12 | 15 | 6100-10500 | 188361 | ||
| 125 | 2,2 | 1.2 | 30 | 12 | 15 | 6100-10500 | 188362 | ||
| 125 | 2,5 | 1.4 | 30 | 12 | 15 | 6100-10500 | 188363 | ||
| 125 | 3,0 | 2 | 30 | 12 | 15 | 6100-10500 | 188364 | ||
| 125 | 3,5 | 2.5 | 30 | 12 | 15 | 6100-10500 | 188365 | ||
| 125 | 4,0 | 2.5 | 30 | 12 | 15 | 6100-10500 | 188366 | ||
| 125 | 4,5 | 3 | 30 | 12 | 15 | 6100-10500 | 188367 | ||
| 125 | 5,0 | 4 | 30 | 12 | 15 | 6100-10500 | 188368 | ||
| 125 | 6,0 | 4 | 30 | 12 | 15 | 6100-10500 | 188369 | ||
| 125 | 7,0 | 5 | 30 | 12 | 15 | 6100-10500 | 188370 | ||
| 125 | 8,0 | 5 | 30 | 12 | 15 | 6100-10500 | 188371 | ||
| 125 | 10 | 6 | 30 | 12 | 15 | 6100-10500 | 188372 | ||
| 150 | 1,5 | 0.8 | 30 | 12 | 15 | 5200-8800 | 188373 | ||
| 150 | 2,0 | 1.2 | 30 | 12 | 15 | 5200-8800 | 188375 | ||
| 150 | 2,2 | 1.2 | 30 | 12 | 15 | 5200-8800 | 188376 | ||
| 150 | 2,5 | 1.5 | 30 | 12 | 15 | 5200-8800 | 188377 | ||
| 150 | 3,0 | 2 | 30 | 12 | 15 | 5200-8800 | 188378 | ||
| 150 | 3,5 | 2.5 | 30 | 12 | 15 | 5200-8800 | 188379 | ||
| 150 | 4,0 | 3 | 30 | 12 | 15 | 5200-8800 | 188380 | ||
| 150 | 4,5 | 3.5 | 30 | 12 | 15 | 5200-8800 | 188381 | ||
| 150 | 5,0 | 4 | 30 | 12 | 15 | 5200-8800 | 188382 | ||
| 150 | 6,0 | 4 | 30 | 12 | 15 | 5200-8800 | 188383 | ||
| 150 | 7,0 | 5 | 30 | 12 | 15 | 5200-8800 | 188384 | ||
| 150 | 8,0 | 5 | 30 | 12 | 15 | 5200-8800 | 188385 | ||
| 150 | 9,0 | 6 | 30 | 12 | 15 | 5200-8800 | 188386 | ||
| 150 | 10 | 6 | 30 | 12 | 15 | 5200-8800 | 188387 | ||
