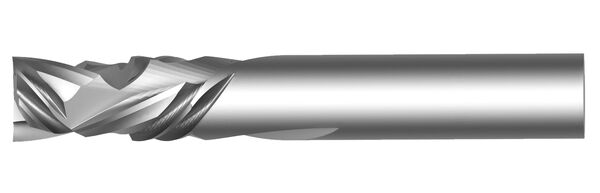

Schlichtfräser VHW - TRIO Magnethaftplatten und Edelstahlfolie
Produkt

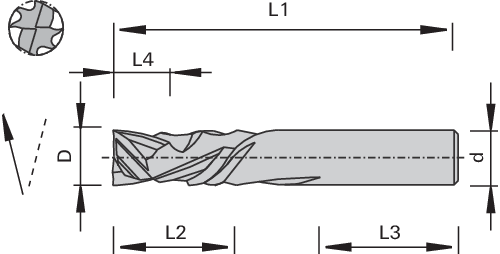

Zeichnung
-
- Vollhartmetall [VHW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- speziell zum Formatieren und Fügen von Magnethaftplatten sowie mit Edelstahlfolie belegte Platten
Ausführung
- Neu entwickelte und geschützte Schneidengeometrie
- beidseitige Achswinkel im TRIO-Prinzip
- neuartige Beschichtung
- nicht nachschärfbar
Vorteile
- hohe Schnittqualität
- erheblich geringerer Verschleiß und somit höhere Standwege durch neuartige Schnittunterteilung im Vergleich zu konventionellen VHW Schaftfräsern
Hinweise
- Spannmittel: ps-System mit Reduzierhülsen Class-No. 933280, TRIBOS
- empfohlene Anwendungsparameter:
- Drehzahl (N) ca. 5.000 - 6.000 min-1
- Vorschub (Vf) ca. 4 - 8 m/min (durchmesserabhängig)
- Einsatz im Gleichlauf
- oszillierendes Fräsen ergibt die längstmöglichen Standwege
|
Ø D
[mm] |
L4
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 12 | 18 | 30 | 12 | 50 | 90 | 6+6 | 30’000 | R | 80500508 | ||
| 18 | 22 | 34 | 18 | 50 | 110 | 6+6 | 30’000 | R | 80500509 | ||
| 20 | 23 | 36 | 20 | 50 | 110 | 6+6 | 30’000 | R | 80483300 | ||
