198975 - Werkzeug-Aufnahmen SK 30

Produkt

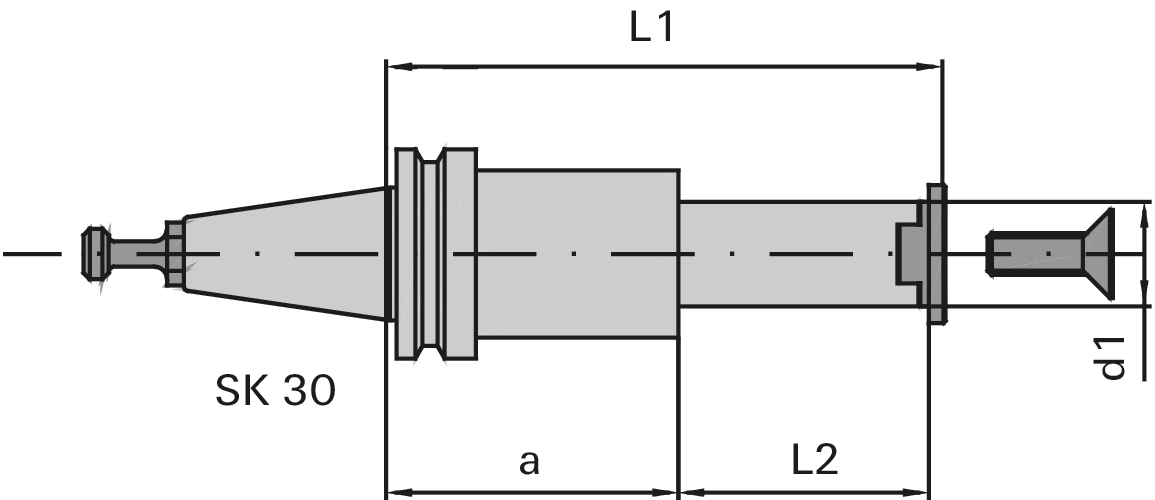

Zeichnung

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • zur Aufnahme von Modula-Garnituren oder Einzelfräsern

Ausführung

  • maschinenseitige Aufnahme SK 30
  • Steilkegel nach DIN 69871 ohne Mitnehmer und Fixiernut
  • für Links- und Rechtslauf
  • Verdrehsicherung mittels Keilbahn
  • inkl. Spanndeckel

Vorteile

Hinweise

  • Anzugsbolzen separat bestellen
  • die Spannlänge wird nach Bedarf festgelegt; bitte immer die gewünschte L2 und A-Maße angeben
Merkmal Wert
Ø d1min = Aufnahmegröße werkstückseitig min 25 [mm]
L2 = Nutzlänge 25-70 [mm]
Ø d = Aufnahmegröße maschinenseitig SK 30 [mm]
L1 = Gesamtlänge 163 [mm]
a = Abstand zur Maschine 90 [mm]
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.

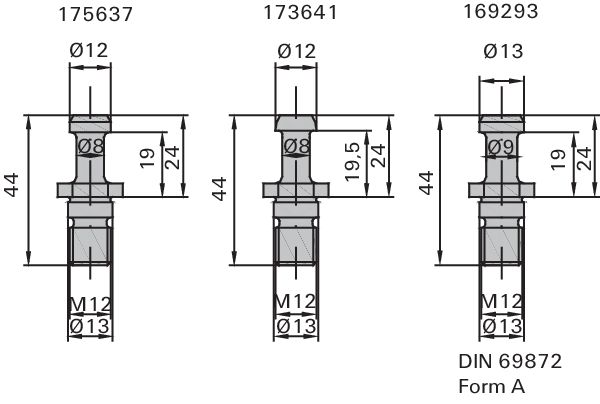

Anzugsbolzen 175637
|
Anzugsbolzen 169293
|
Anzugsbolzen 173641
|
