199389 - Modula Konterprofil-Garnituren HW - doppelseitig
Produkt
Zeichnung
-
- Hartmetall [HW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- für Längs- und Konterprofile an Möbelteilen, z.B. Innentüren in Massivhölzern und Holzwerkstoffen
Ausführung
- Zähnezahl Basis Z = 2
- Ø 100 mm: n max = 14.500 min-1
Vorteile
- 4 Profile im gleichen Körper möglich
- Komplettbearbeitung in einem Arbeitsgang
Hinweise
- Standard Auslieferung mit Profil B, Nut 8 - 15 x 13 mm
- optional Nut 5 - 9,5 x 13 mm möglich
- für Rechts- oder Linkslauf erhältlich
- im Lieferumfang sind keine Schlüssel enthalten
- Montage-Set Ident-No.9210474
- Schaft-Aufnahmen separat bestellen
| Merkmal | Wert | |
|---|---|---|

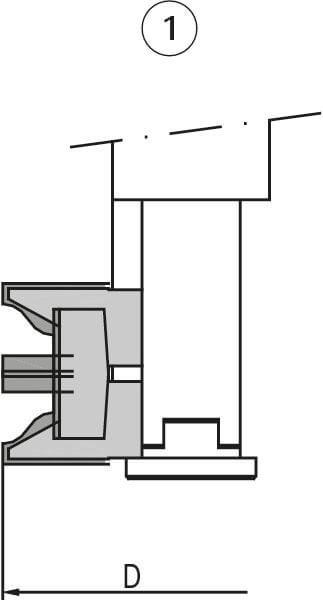

| Ø D = Flugkreisdurchmesser | 96 [mm] | |

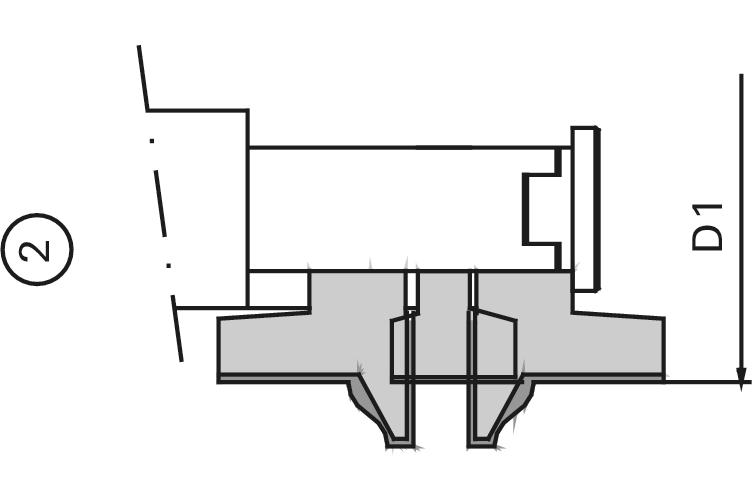

| Ø D1 = Basis Flugkreisdurchmesser | 70 [mm] | |
| B = Schnittbreite | 34-42 [mm] | |
| Ø d = Bohrungsdurchmesser | 25 [mm] | |
| Z = Zähnezahl | 2 | |
| Type = Type | 1 | |
| nmax = maximale Drehzahl | 14.500 [min-1] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
| Bemerkung | X-1, X-2 | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Wendeplatten
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
| Modula Wende- / Wechselplatten HW | 20x12x1,5N | 003082 | |||
| Modula Wende- / Wechselplatten HW | 30x26x2,0 RR | 882465 | |||
| Modula Wende- / Wechselplatten HW | 30x26x2,0 RR | 882466 | |||
| Modula Wende- / Wechselplatten HW | 30x26x2,0 RR | 882463 | |||
| Modula Wende- / Wechselplatten HW | 30x26x2,0 RR | 882464 | |||
| Modula Wende- / Wechselplatten HW | 30x26x2,0 RR | 882461 | |||
| Modula Wende- / Wechselplatten HW | 30x26x2,0 RR | 882462 | |||
| Modula Wende- / Wechselplatten HW | 30x26x2,0 RR | 882467 | |||
| Modula Wende- / Wechselplatten HW | 30x26x2,0 RR | 882468 | |||
| Modula Wende- / Wechselplatten HW | 8N | 882483 | |||
| Modula Wende- / Wechselplatten HW | 8N | 882460 | |||
| Modula Wende- / Wechselplatten HW | 5,0x13N | 879870 | |||
|
ab Lager lieferbar |
|||||
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
| Senkkopfschrauben | M5x11 T15 | 879871 | |||
|
ab Lager lieferbar |
|||||
