Modula Fase-Garnituren HW
Produkt

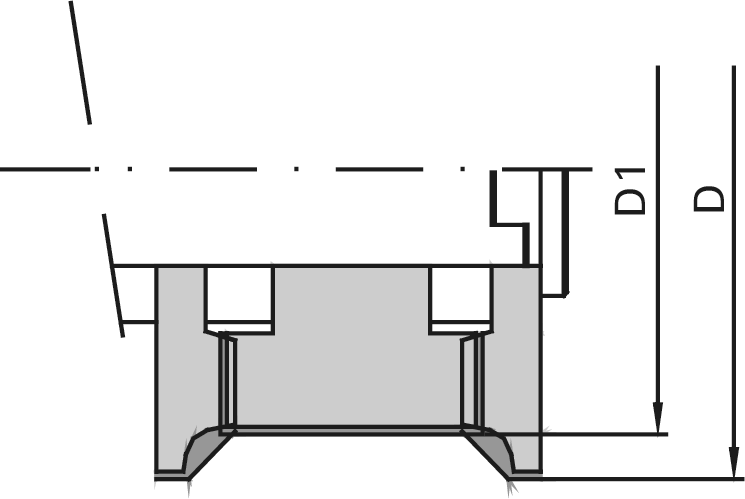

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Fügen und Fasen in Massivhölzern und Holzwerkstoffen
Ausführung
- Füge-Messerköpfe bis B = 40 mm mit Achswinkel
- bleibender Nullpunkt
- n max = 14.500 min-1
Vorteile
- einfache Verstellung mittels Ringen
- grosse Flexibilität durch modularen Aufbau
Hinweise
- erweiterbar mit Hohlkehl- oder Radius-Messerköpfen
- weitere Möglichkeiten siehe Anwendungsbeispiele
- im Lieferumfang sind keine Schlüssel enthalten
- Montage-Set Ident-No.9210474
- Schaft-Aufnahmen separat bestellen
|

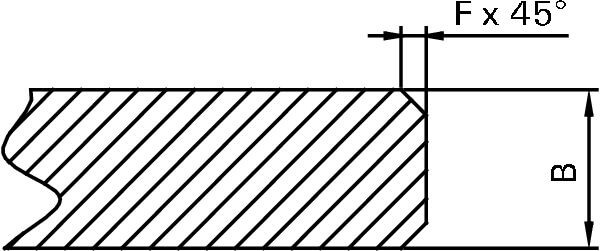

Fase∡
[°] |
Ø D
[mm] |
Ø D1
[mm] |
B
[mm] |
Ø d
[mm] |
Z |
nmax
[min-1] |
L/R | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 3x45 | 78 | 70 | 8,0-23 | 25 | 2 | 14.500 | R | B, C-1, B | 199335 | ||
| 3x45 | 78 | 70 | 14-33 | 25 | 2 | 14.500 | R | B, H-1, B | 199338 | ||
| 3x45 | 78 | 70 | 24-43 | 25 | 2 | 14.500 | R | B, J-1, B | 199341 | ||
| 3x45 | 78 | 70 | 34-63 | 25 | 2 | 14.500 | R | B, S-1, B | 199753 | ||
| 3x45 | 78 | 70 | 54-75 | 25 | 2 | 14.500 | R | B, M-1, B | 199754 | ||
| 5x45 | 82 | 70 | 18-28 | 25 | 2 | 14.500 | R | F-1, C-1, F-2 | 199344 | ||
| 5x45 | 82 | 70 | 23-38 | 25 | 2 | 14.500 | R | F-1, H-1, F-2 | 199348 | ||
| 5x45 | 82 | 70 | 33-48 | 25 | 2 | 14.500 | R | F-1, J-1, F-2 | 199352 | ||
| 5x45 | 82 | 70 | 38-68 | 25 | 2 | 14.500 | R | F-1, S, F-2 | 199765 | ||
| 10x45 | 90 | 70 | 22-38 | 25 | 2 | 14.500 | R | U-1, C-1, U-2 | 199356 | ||
| 10x45 | 90 | 70 | 29-58 | 25 | 2 | 14.500 | R | U-1, J-1, U-2 | 199362 | ||
| 10x45 | 90 | 70 | 38-72 | 25 | 2 | 14.500 | R | U-1, S, U-2 | 199767 | ||
