Modula Einzel-Konterprofil-Messerköpfe HW
Produkt

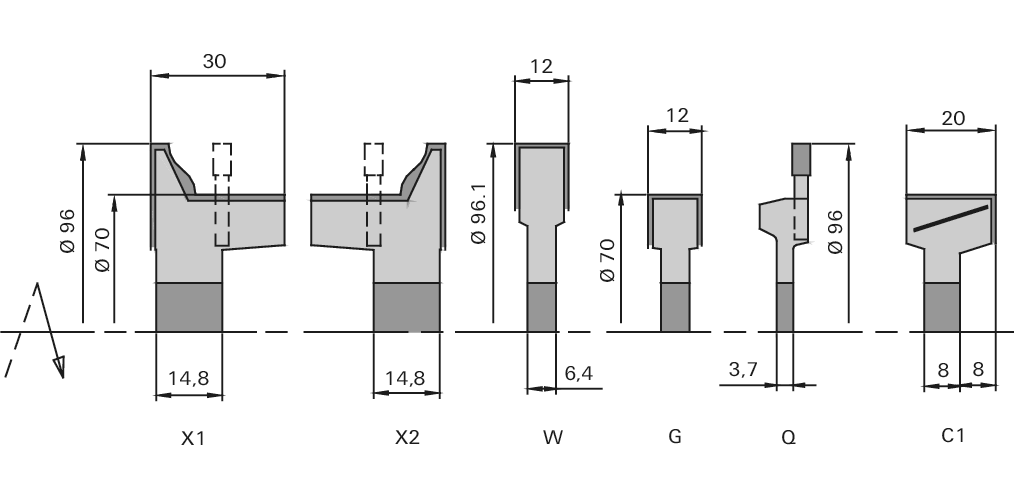

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen

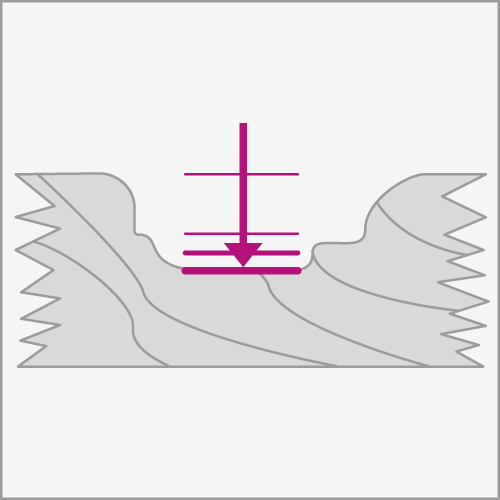

- für Längs- und Konterprofile in Massivhölzern und Holzwerkstoffen
Ausführung
- Zähnezahl Z = 2
- n max = 14.500 min-1
Vorteile
Hinweise
- zur Verwendung mit entsprechenden Schaftaufnahmen und in Kombination mit anderen Modula Messerköpfen
- im Lieferumfang sind keine Schlüssel enthalten
- Montage-Set Ident-No.9210474
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
Tmax
[mm] |
Type |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 70 | 20 | 8 | 25 | 2 | C-1 | 14.500 | R | 879827 | |||
| 70 | 12 | 6,4 | 25 | 2 | G | 14.500 | R | 879829 | |||
| 70 | 5,0 | 25 | 2 | 13 | Q | 14.500 | R | 881155 | |||
| 96 | 12 | 6,4 | 25 | 2 | 8,0 | W | 14.500 | R | 882457 | ||
| 96 | 30 | 14,8 | 25 | 2 | 8,0 | X-2 | 14.500 | R | 882458 | ||
| 96 | 30 | 14,8 | 25 | 2 | 8,0 | X-1 | 14.500 | R | 882459 | ||
