Modula Abrund-Garnituren HW
Produkt

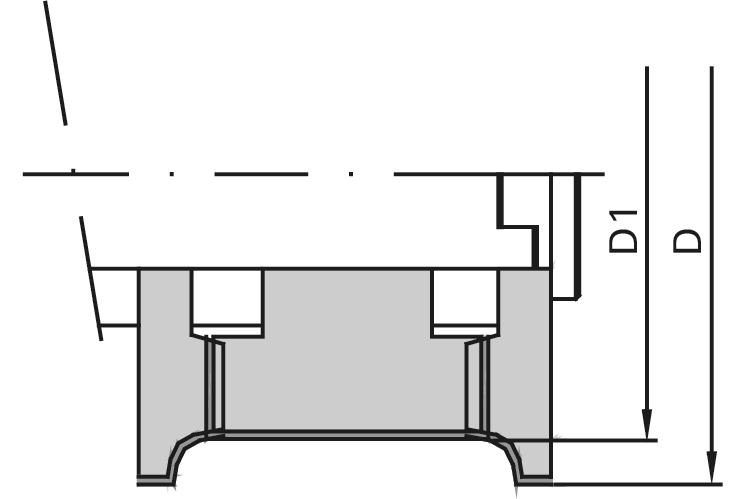

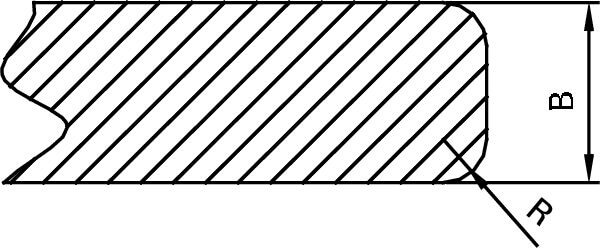

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Fügen und Abrunden in Massivhölzern und Holzwerkstoffen
Ausführung
- Füge-Messerköpfe bis B = 40 mm mit Achswinkel
- Radius-Messerköpfe ab R 4 mit Achswinkel
- bleibender Nullpunkt
- n max = 14.500 min-1
Vorteile
- einfache Verstellung mittels Ringen
- grosse Flexibilität durch modularen Aufbau
Hinweise
- erweiterbar mit Hohlkehl- oder Fase-Messerköpfen
- weitere Möglichkeiten siehe Anwendungsbeispiele
- im Lieferumfang sind keine Schlüssel enthalten
- Montage-Set Ident-No.9210474
- Schaft-Aufnahmen separat bestellen
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
B
[mm] |
Ø d
[mm] |
Z |
nmax
[min-1] |
L/R | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 2, 3 | 78 | 70 | 8,0-21 | 25 | 2 | 14.500 | R | B, C-1, B | 199336 | ||
| 2, 3 | 78 | 70 | 14-31 | 25 | 2 | 14.500 | R | B, H-1, B | 199339 | ||
| 2, 3 | 78 | 70 | 24-41 | 25 | 2 | 14.500 | R | B, J-1, B | 199342 | ||
| 2, 3 | 78 | 70 | 54-75 | 25 | 2 | 14.500 | R | B, M, B | 199750 | ||
| 4, 5, 6 | 82 | 70 | 16-26 | 25 | 2 | 14.500 | R | F-1, C-1, F-2 | 199345 | ||
| 4, 5, 6 | 82 | 70 | 20-36 | 25 | 2 | 14.500 | R | F-1, H-1, F-2 | 199349 | ||
| 4, 5, 6 | 82 | 70 | 30-46 | 25 | 2 | 14.500 | R | F-1, J-1, F-2 | 199353 | ||
| 4, 5, 6 | 82 | 70 | 40-66 | 25 | 2 | 14.500 | R | F-1, S, F-2 | 199755 | ||
| 8, 10 | 90 | 70 | 22-34 | 25 | 2 | 14.500 | R | U-1, C-1, U-2 | 199357 | ||
| 8, 10 | 90 | 70 | 22-44 | 25 | 2 | 14.500 | R | U-1, H-1, U-2 | 199360 | ||
| 8, 10 | 90 | 70 | 29-54 | 25 | 2 | 14.500 | R | U-1, J-1, U-2 | 199363 | ||
| 8, 10 | 90 | 70 | 38-72 | 25 | 2 | 14.500 | R | U-1, S, U-2 | 199761 | ||
