186811 - DIAMAX Schaftfräser DP - Z=1+1

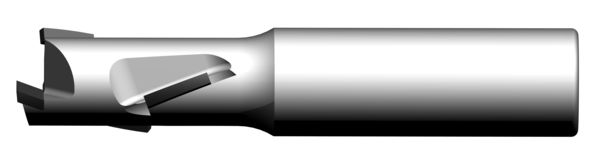

Produkt

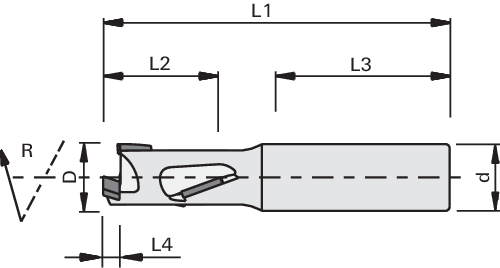

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Fügen, Fälzen, Nuten und Kopieren in rohen, melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen
Ausführung
- mit DP-Bohrschneide zum schräg Eintauchen
- mit Achswinkel
- mehrmals nachschärfbar
- n max = 24.000 min-1
Vorteile
- optimale Schnittqualität durch größeren Achswinkel von oben und unten ziehend
- ruhiges Schnittverhalten durch besondere Grundkörperform
- Nuten ab Nuttiefe 4,5 mm ausrissfrei möglich
Hinweise
- Vorschübe bis zu 8 m/min
- empfohlene Spannmittel: ps-System, TRIBOS, Warmschrumpffutter
- Werkzeuge mit Ø d = 12, 16 und 20 mm ohne Gewinde und Ø d = 25 mm mit Gewinde für Längeneinstellschraube
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 20 [mm] | |
| L4 = Schnittbreite 1 | 4.1 [mm] | |
| L2 = Schnittbreite | 52 [mm] | |
| Ø d = Schaftdurchmesser | 25 [mm] | |
| L3 = Schaftlänge | 55 [mm] | |
| L1 = Gesamtlänge | 120 [mm] | |
| Z = Zähnezahl | 1+1 | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| Nachschärfzone = Nachschärfzone | 1 [mm] | |
| L/R = Schneidrichtung | L | |
| L = Lieferstatus | ||
|
