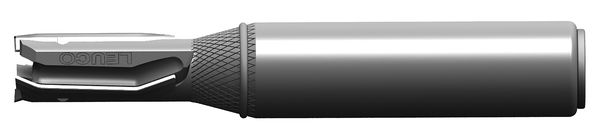

187691 - DIACURVE Schaftfräser DP Nesting

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • für Plattenzuschnitt im Nesting-Verfahren
  • Bearbeitung von rohen und beschichteten Holzwerkstoffen

Ausführung

  • einzigartiges Schneidendesign
  • Einwegwerkzeug (nicht nachschärfbar)
  • große, durchgehende Spanräume mit wechselseitigen Achswinkeln
  • mit DP-Bohrschneide zum schräg Eintauchen
  • Soft-Spanbrechernuten, Ausnahme 187691

Vorteile

  • hohe Schnittqualität und beidseitig gute Schnittkante durch speziell angepasste Schneidenanordnung
  • günstiger Anschaffungspreis
  • konstanter Schneiddurchmesser (Anwenderfreundlich da keine Durchmesserkorrekturen notwendig)
  • keine Schnittunterteilung
  • keine Abzeichnungen
  • kein Spänestau

Hinweise

  • Spannmittel: Verwendung in hochgenauen Spannmitteln empfohlen (z.B. TRIBOS, ps-System)
  • Z=2 Massivholz
  • Schnittlänge an die Plattendicke (H) anpassen!
Merkmal Wert
Ø D = Flugkreisdurchmesser 9.53 [mm]
Ø D = Flugkreisdurchmesser (zoll) 3/8 [zoll]
L2 = Schnittbreite 20 [mm]
Ø d = Schaftdurchmesser 12 [mm]
L3 = Schaftlänge 40 [mm]
L1 = Gesamtlänge 70 [mm]
Z = Zähnezahl 3
nmax = maximale Drehzahl 24’000 [min-1]
H = Pakethöhe/Schnitthöhe 16-19 [mm]
L/R = Schneidrichtung R
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
