UP1 - UltraProfiler-Messerköpfe HW (gerade) - MAN

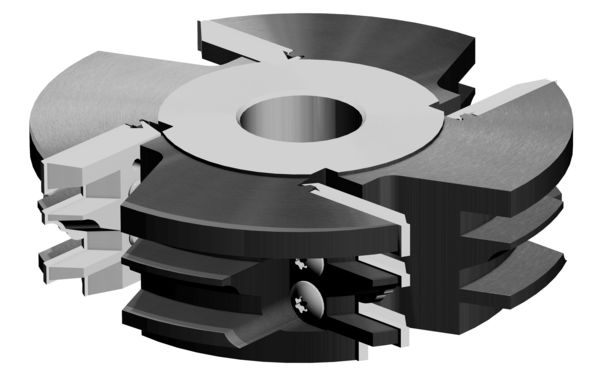

Produkt

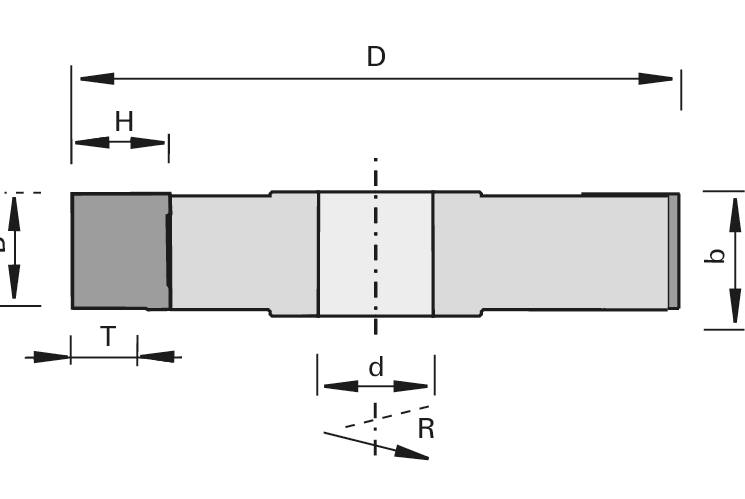

Zeichnung

  • UltraProfiler plus
  • Hartmetall [HW]
  • MAN

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Bearbeitungszentren
  • Doppelendprofiler
  • Kehlmaschinen
  • Tischfräsmaschinen
  • zum Profilieren von Massivhölzern und Holzwerkstoffen

Ausführung

  • Messerkopf-Körper aus hochfester Aluminiumlegierung
  • mit Achswinkel
  • Schneidstoff: HW HL Board 06 für Massivhölzer und Holzwerkstoffe

Vorteile

  • große Profiltiefen möglich
  • Messerkopf-Körper und Wechselplatten werden je nach Kundenanforderung individuell profiliert
  • Schnittgeschwindigkeit bis 80 m/s
  • Rundlaufgenauigkeit 0,03 mm

Hinweise

  • Wechselplatten in topline Ausführung lieferbar (Spanfläche poliert, Freifläche feinstgeschliffen)
  • bei höherem Achswinkel kann die Zähnezahl sinken
  • Drehrichtung nach VDMA 8849
Merkmal Wert
Ø D = Flugkreisdurchmesser 115 [mm]
B = Schnittbreite 15 [mm]
H = Höhe 30 [mm]
Ø d = Bohrungsdurchmesser 30 [mm]
Ø dmax = maximaler Bohrungsdurchmesser 30 [mm]
Z = Zähnezahl 2-3
T = Profiltiefe 15 [mm]
Skizze = Profilierbare Zone UP [Folie]
nmin-nmax = Drehzahlbereich 6500-13300 [min-1]
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Wendeplatten

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
UltraProfiler Blanketts 15x30,4x2,0N 183056
|
UltraProfiler Blanketts HW 15x30,4x2,0N 183680
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Schraubendreher mit Quergriff für Innentorx T25x100 50933169
|
Schrauben 50930303
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
