179052 - EcoPro-Messerköpfe HW (gerade) - MAN

Produkt

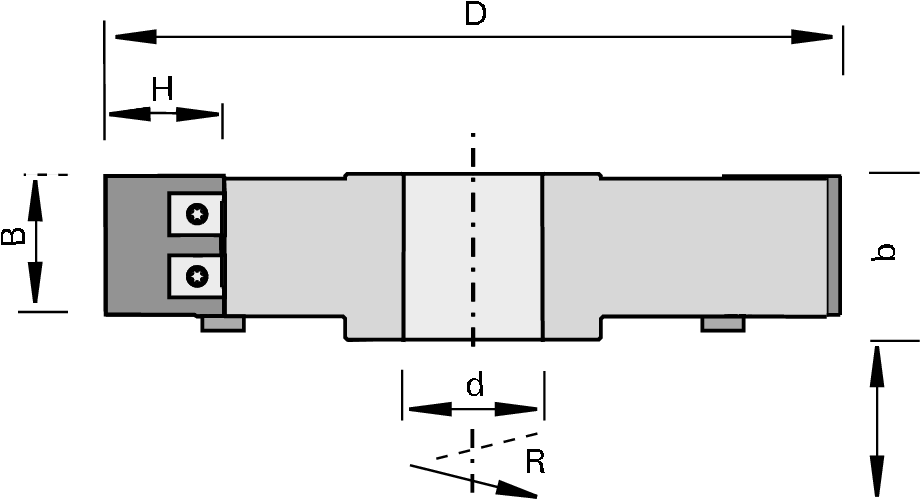

Zeichnung

  • Hartmetall [HW]
  • MAN

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Bearbeitungszentren
  • Doppelendprofiler
  • Kehlmaschinen
  • Tischfräsmaschinen
  • zum Profilieren von Massivhölzern und Holzwerkstoffen

Ausführung

  • Messerkopf-Körper aus hochfester Aluminiumlegierung
  • Schneiden achsparallel
  • Schneidstoff: HW HL Board 06 für Harthölzer und Holzwerkstoffe
  • Schneidstoff: HW HL Solid 60 für Weichhölzer

Vorteile

  • Messerkopf-Körper und Wechselplatten werden je nach Kundenanforderung individuell profiliert

Hinweise

  • Wechselplatten nach Kundenwunsch frei profilierbar
  • Messerkopf-Körper ist nur für ein Profil verwendbar
  • Drehrichtung nach VDMA 8849
Merkmal Wert
Ø D = Flugkreisdurchmesser 125 [mm]
B = Schnittbreite 50 [mm]
H = Höhe 33 [mm]
b = Nabenbreite 56 [mm]
Ø d = Bohrungsdurchmesser 30 [mm]
Ø dmax = maximaler Bohrungsdurchmesser 30 [mm]
Z = Zähnezahl 3
Skizze = Profilierbare Zone EP 386 [Folie]
nmin-nmax = Drehzahlbereich 7700-8420 [min-1]
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Wendeplatten

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
3P-Blanketts HW 49,9x33x2,0N 178540
|
3P-Blanketts HW 49,9x33x2,0N 179540
|
3P-Blanketts HW 49,9x33x2,0 RR 179610
|
3P-Blanketts HW 49,9x33x2,0 RR 179684
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Schrauben M4,5x4,6x9 T15 178239
|
Schraubendreher mit Vierkantgriff für Innentorx T15x80 171188
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
