Nutmesserköpfe HW - verstellbar 4-15 mm
Produkt

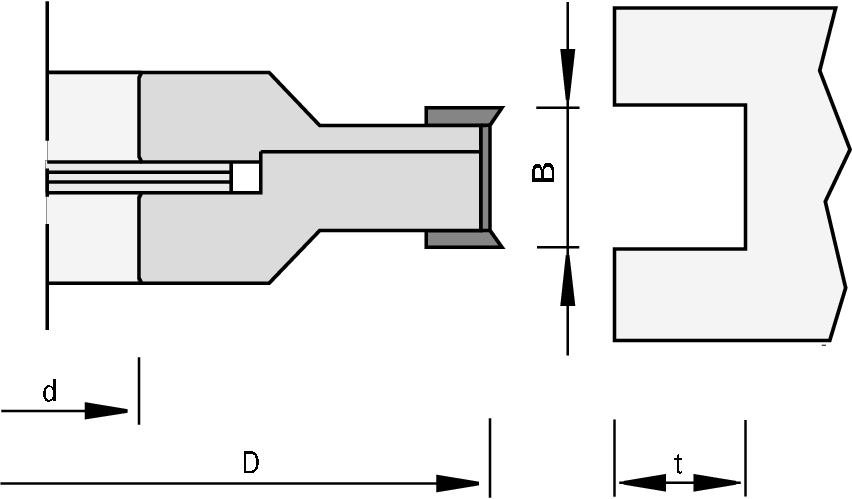

Zeichnung
-
- Hartmetall [HW]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Tischfräsmaschinen
- Kehlmaschinen
- Doppelendprofiler
- zum ausrißfreien Nuten in Massivhölzern und Holzwerkstoffen
Ausführung
Vorteile
Hinweise
- Einsatz im Gegenlauf längs und quer zur Faser
- Schnittbreite 4 - 7,5 mm zweiteilig
- Schnittbreite 4 - 15 mm dreiteilig
- Schnittbreite verstellbar mit Zwischenringen um jeweils 0,1 mm
- Einzelmesserköpfe und Zwischenringe mittels Stiften verdrehsicher montiert
|
Ø D
[mm] |
B
[mm] |
Ø d
[mm] |
Z |
Tmax
[mm] |
DKN
[mm] |
Type |
nmin-nmax
[min-1] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||
| 120 | 4,0-7,5 | 25 | 4+4 | 30 | 6000-10000 | 876780 | ||||
| 120 | 4,0-15 | 25 | 4+4+2 | 30 | 6000-10000 | 199769 | ||||
| 130 | 4,0-7,5 | 30 | 4+4 | 25 | 6000-10000 | 166509 | ||||
| 160 | 4,0-7,5 | 30 | 8+4 | 37 | 1 | 5000-8000 | 198425 | |||
| 160 | 7,5 | 30 | 2 | 2 | 5000-8000 | 198426 | ||||
| 160 | 4,0-15 | 30 | 4+4+2 | 37 | 5000-8000 | 199770 | ||||
| 160 | 4,0-22 | 30 | 4+4+2+2 | 37 | 5000-8000 | 199771 | ||||
| 160 | 4,0-7,5 | 40 | 4+4 | 37 | 5000-8000 | 199673 | ||||

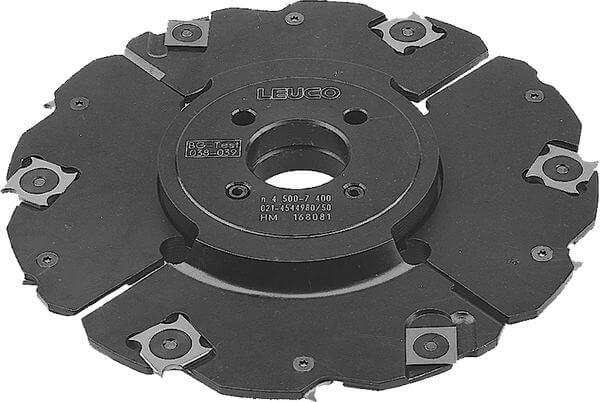

| 180 | 4,0-7,5 | 30 | 8+4 | 35 | 4500-7400 | 168081 | ||||
| 180 | 4,0-7,5 | 35 | 8+4 | 35 | 10x4 | 4500-7400 | 168083 | |||
| 180 | 4,0-7,5 | 40 | 8+4 | 35 | 12x5 | 4500-7400 | 168085 | |||
| 180 | 4,0-7,5 | 50 | 8+4 | 30 | 4500-7400 | 168087 | ||||
| 180 | 4,0-15 | 30 | 8+2+4 | 35 | 4500-7400 | 168080 | ||||
| 180 | 4,0-15 | 35 | 8+2+4 | 35 | 10x4 | 4500-7400 | 168082 | |||
| 180 | 4,0-15 | 40 | 8+2+4 | 35 | 12x5 | 4500-7400 | 168084 | |||
