80511660 - DIAMAX-Kanten-Abrund-Fräser DP - Homag
Produkt

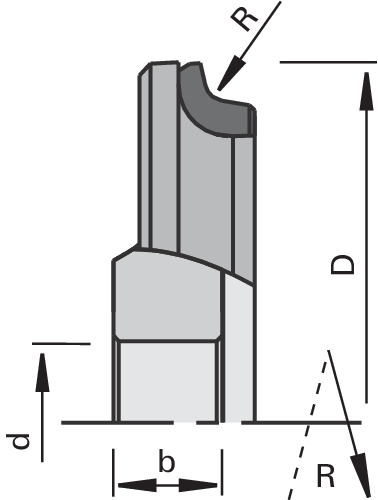

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen KDT
zum Radiusfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- n max = 24.000 min-1
Vorteile
Hinweise
- Drehrichtung nach VDMA 8849
| Merkmal | Wert | |
|---|---|---|
| R = Radius | 2,0 [mm] | |
| Ø D = Flugkreisdurchmesser | 68 [mm] | |
| Ø D1 = Basis Flugkreisdurchmesser | 60,88 [mm] | |
| a = Abstand zur Maschine | 10.4 [mm] | |
| b = Nabenbreite | 10 [mm] | |
| Ø d = Bohrungsdurchmesser | 16 [mm] | |
| Z = Zähnezahl | 3 | |
| DKN = Doppelkeilnut | 5x2,3 [mm] | |
| Type = Type | A | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| L/R = Schneidrichtung | L | |
| L = Lieferstatus | ||
| Bemerkung | asymmetrisch | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
