182302 - DIAMAX-Kanten-Fase-Fräser DP - SCM-Stefani
Produkt

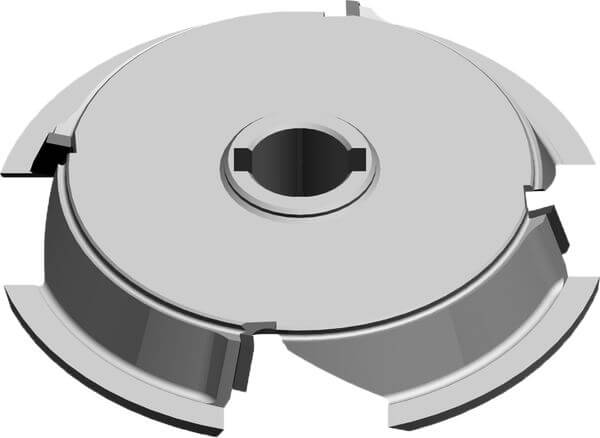

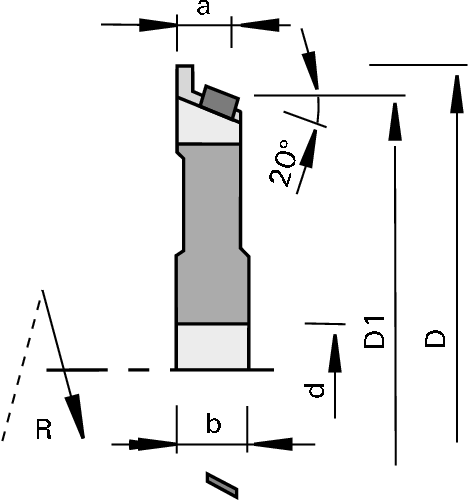

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen SCM-Stefani mit ED-System
- zum Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- n max = 20.000 min-1
- polierte Spanfläche und feinstbearbeitete Freifläche
Vorteile
- optimierte Spanentsorgung
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach DIN-EN 50144
| Merkmal | Wert | |
|---|---|---|
| Fase∡ = Fasewinkel | 20 [°] | |
| Ø D = Flugkreisdurchmesser | 73 [mm] | |
| Ø D1 = Basis Flugkreisdurchmesser | 61,7 [mm] | |
| a = Abstand zur Maschine | 8.7 [mm] | |
| b = Nabenbreite | 12 [mm] | |
| Ø d = Bohrungsdurchmesser | 12 [mm] | |
| Z = Zähnezahl | 4 | |
| DKN = Doppelkeilnut | 4x1,8 [mm] | |
| Span∡ = Spanwinkel | 10 [°] | |
| Achs∡ = Achswinkel | 10 [°] | |
| nmax = maximale Drehzahl | 20’000 [min-1] | |
| L/R = Schneidrichtung | L | |
| L = Lieferstatus | ||
| Maschine/Type | SCM-Stefani | |
|
