182509 - DIAMAX Kanten-Fase-Fräser CM DP - HOLZ-HER FF701 (FF501 / 1833)

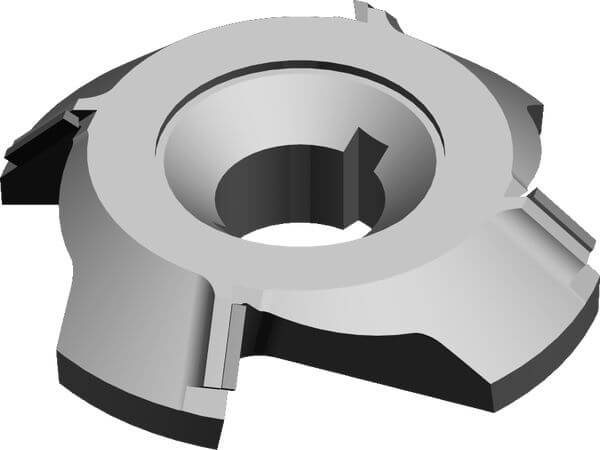

Produkt

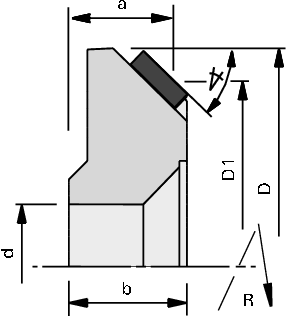

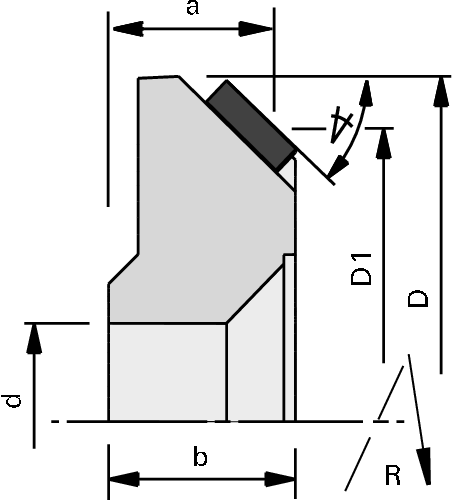

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen HOLZ-HER Aggregat FF701 (FF501 / 1833)
- zum Fasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- polierte Spanfläche und feinstbearbeitete Freifläche
- Nachschärfzone 3,5 mm
- n max = 24.000 min-1
Vorteile
- optimierte Spanentsorgung durch ChipMeister Version
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- geräuscharm
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach DIN-EN 50144
| Merkmal | Wert | |
|---|---|---|
| Fase∡ = Fasewinkel | 45 [°] | |
| Ø D = Flugkreisdurchmesser | 72.5 [mm] | |
| Ø D1 = Basis Flugkreisdurchmesser | 61 [mm] | |
| a = Abstand zur Maschine | 17 [mm] | |
| b = Nabenbreite | 19 [mm] | |
| Ø d = Bohrungsdurchmesser | 20 [mm] | |
| Z = Zähnezahl | 4 | |
| DKN = Doppelkeilnut | 5x2,2 [mm] | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| L/R = Schneidrichtung | L | |
| L = Lieferstatus | ||
| Maschine/Type | HOLZ-HER 1833 | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
