185685 - DIAMAX-Kanten-Abrund-Fräser DP - Ott HFR 06.2

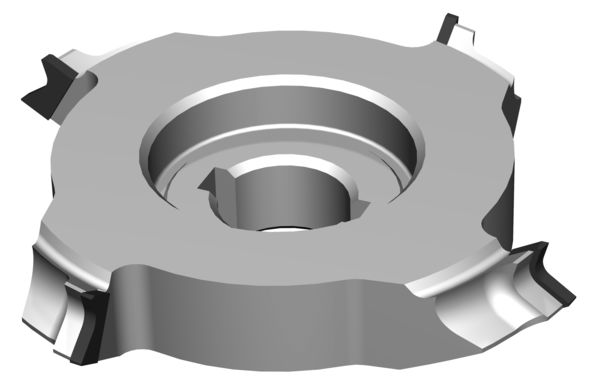

Produkt

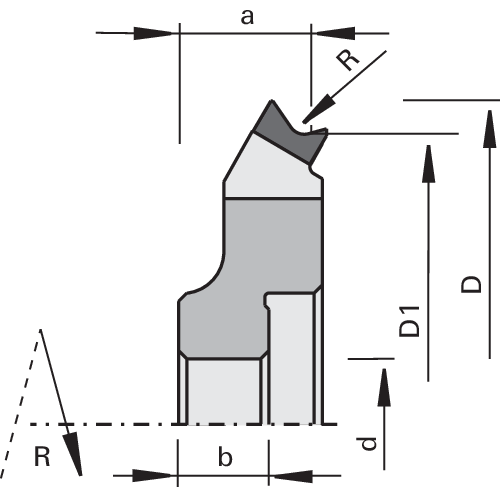

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen Ott HFR 06.2
- zum Abrunden und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- polierte Spanfläche
- feinstbearbeitete Freifläche
- ohne Achswinkel
- n max = 23.800 min-1
Vorteile
- optimale Schnittqualität
Hinweise
- Basismaße a und D1 konstant
- Drehrichtung nach VDMA 8849
| Merkmal | Wert | |
|---|---|---|
| R = Radius | 2,0 [mm] | |
| Ø D = Flugkreisdurchmesser | 80 [mm] | |
| Ø D1 = Basis Flugkreisdurchmesser | 72 [mm] | |
| a = Abstand zur Maschine | 15.3 [mm] | |
| b = Nabenbreite | 11 [mm] | |
| Ø d = Bohrungsdurchmesser | 16 [mm] | |
| Z = Zähnezahl | 4 | |
| DKN = Doppelkeilnut | 5x2,3 [mm] | |
| nmax = maximale Drehzahl | 23’800 [min-1] | |
| L/R = Schneidrichtung | L | |
| L = Lieferstatus | ||
| Maschine/Type | Ott HFR 06.2 | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
