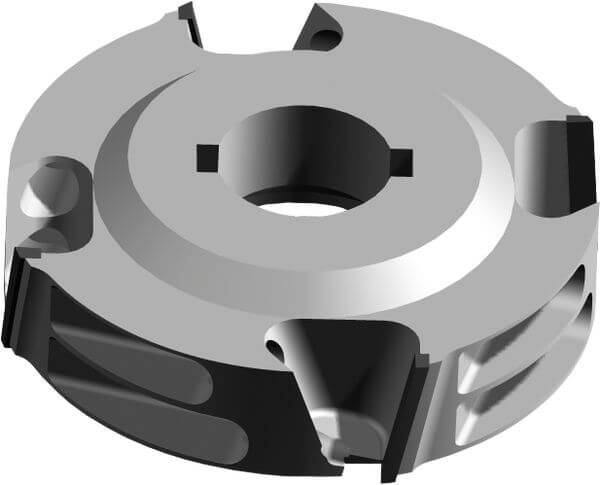

184749 - Kanten-Füge-Fräser CM DP - HOLZ-HER 1828 - AirStream-System

Produkt

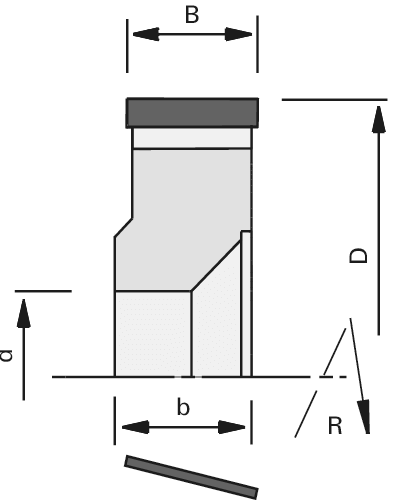

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen HOLZ-HER Aggregat 1828
  • zum Fügen und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • mit Achswinkel
  • polierte Spanfläche und feinstbearbeitete Freifläche
  • AirStream-System
  • ChipMeister
  • n max = 18.000 min-1

Vorteile

  • verbesserte Spanerfassung durch ChipMeister Version und AirStream-System
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung geräuscharm

Hinweise

  • Drehrichtung nach VDMA 8849
Merkmal Wert
Ø D = Flugkreisdurchmesser 70 [mm]
B = Schnittbreite 18 [mm]
b = Nabenbreite 19 [mm]
Ø d = Bohrungsdurchmesser 20 [mm]
Z = Zähnezahl 4
DKN = Doppelkeilnut 5x2,2 [mm]
Achs∡ = Achswinkel 12 [°]
nmax = maximale Drehzahl 18’000 [min-1]
L/R = Schneidrichtung L
L = Lieferstatus
Maschine/Type HOLZ-HER 1828

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
