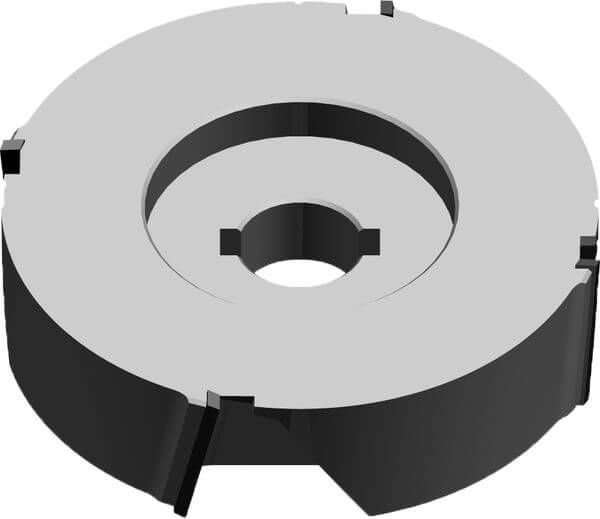

182975 - DIAMAX-Kanten-Füge-Fräser DP - SCM-Stefani
Produkt
Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen SCM-Stefani mit ED-System
- zum Fügen und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- reduzierte Nachschärfzone
- n max = 23.800 min -1
Vorteile
Hinweise
- Drehrichtung nach VDMA 8849
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 80 [mm] | |
| B = Schnittbreite | 20 [mm] | |
| b = Nabenbreite | 11 [mm] | |
| Ø d = Bohrungsdurchmesser | 16 [mm] | |
| Z = Zähnezahl | 4 | |
| DKN = Doppelkeilnut | 5x2,3 [mm] | |
| Achs∡ = Achswinkel | 12 [°] | |
| nmax = maximale Drehzahl | 23’800 [min-1] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
| Maschine/Type | SCM-Stefani | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
