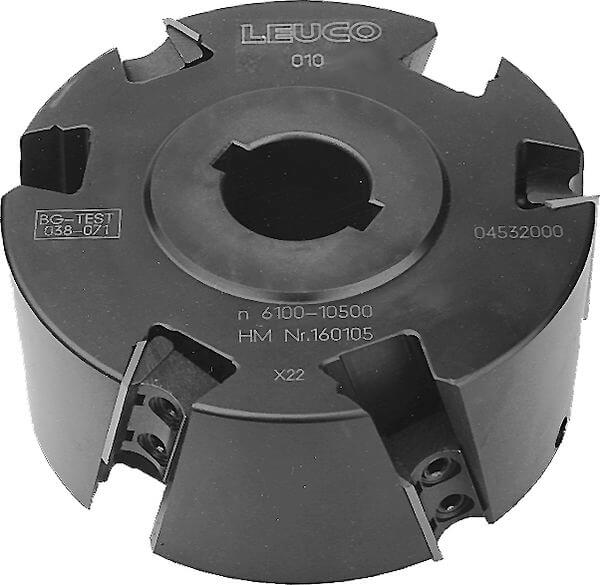

171972 - Füge-Messerköpfe HW

Produkt

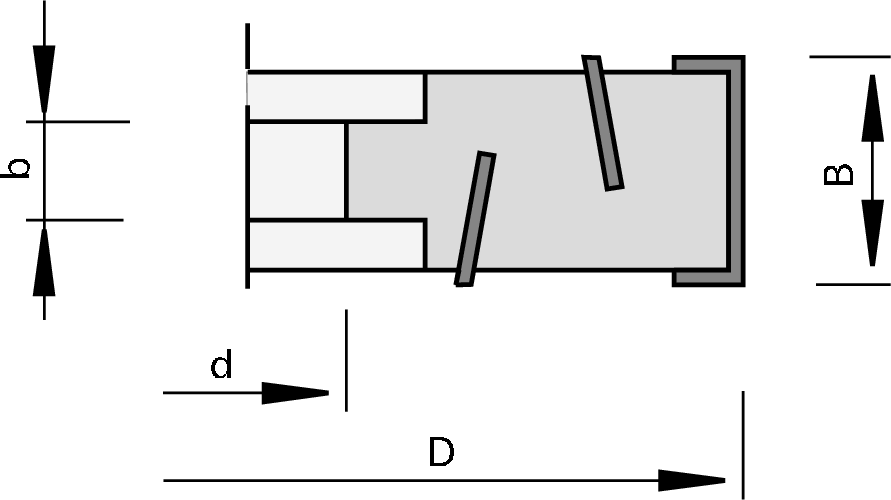

Zeichnung

  • Hartmetall [HW]
  • MAN

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Tischfräsmaschinen
  • zum ausrißfreien Fügen von kunststoffbeschichteten Holzwerkstoffen

Ausführung

  • Achswinkel pfeilverzahnt
  • Schneidstoff: HW HL Board 05

Vorteile

Hinweise

  • Einsatz im Gegenlauf längs und quer zur Faser
Merkmal Wert
Ø D = Flugkreisdurchmesser 100 [mm]
B = Schnittbreite 34 [mm]
b = Nabenbreite 35 [mm]
Ø d = Bohrungsdurchmesser 30 [mm]
Z = Zähnezahl 3+3
DKN = Doppelkeilnut 8x3 [mm]
nmin-nmax = Drehzahlbereich 7700-13300 [min-1]
L/R = Schneidrichtung R
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Wendeplatten

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Modula Wende- / Wechselplatten HW 20x12x1,5N 003082
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Druckleisten B=17 167971
|
Gewindestifte - mit Innensechskant und Zapfen M8x12 DIN EN ISO 4028 180001
|
Schraubendreher mit Quergriff für Innensechskant SW4x100 166091
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
