Stufen-Bohrer HS für Einbohrbänder
Produkt

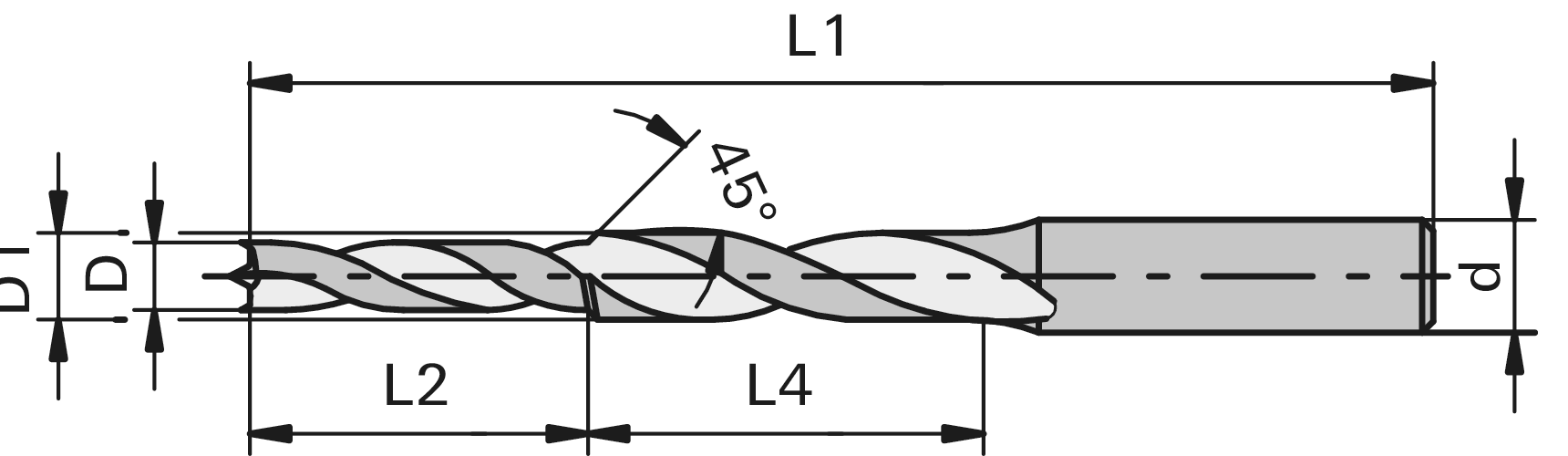

Zeichnung
- Hochleistungsschnellschnittstahl [HS]
- MAN
Artikel
Beschreibung
Maschine / Anwendung
- Bohrautomaten
- CNC-Bearbeitungszentren
- für Stufenbohrungen zum Einschrauben von Einbohrbändern wie z.B. Anuba, Simons, etc.
Ausführung
- 2 Vorschneider
- Zentrierspitze
- Zylindrischer Schaft ohne Spannfläche
- Nachbohrer mit Ansenkung 45°
- Ausführung in HS
Vorteile
- sicheres Anbohren durch Zentrierspitze
Hinweise
|
Ø D
[mm] |
L2
[mm] |
Ø D1
[mm] |
L4
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 6,3 | 24 | 7,2 | 40 | 10 | 30 | 105 | 2+2 | R | 183092 | ||
| 6,7 | 30 | 7,7 | 35 | 10 | 30 | 105 | 2+2 | R | 183093 | ||
| 7,7 | 30 | 8,7 | 35 | 10 | 30 | 105 | 2+2 | R | 183094 | ||
| 8,8 | 30 | 9,8 | 35 | 10 | 30 | 105 | 2+2 | R | 183095 | ||
| 6 | 15 | 6,8 | 50 | 10 | 30 | 105 | 2+2 | R | 183096 | ||
