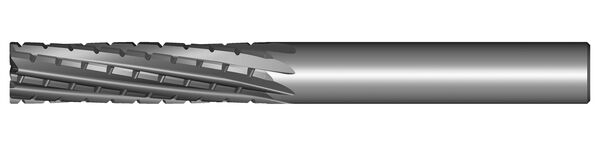

CM140 Vielzahnfräser VHW - CVD beschichtet
Produkt

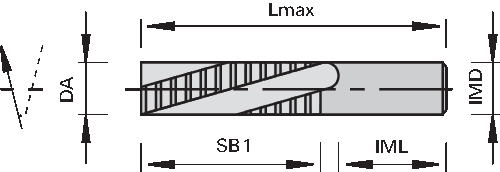

Zeichnung
-
- Vollhartmetall [VHW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Einsatz auf CNC- und Gantry-Maschinen
- zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- mit schiebendem oder ziehendem Schnitt verfügbar
- CVD beschichtet
Vorteile
- spezielle Werkzeuggeometrie für ruhigen Lauf, auch bei dünnen Bauteilen und schwierigen Werkstückspannungen
- reduzierte Schnittkräfte durch Spanbrecher und sehr scharfe Schneiden sorgen für beste Bearbeitungsqualität
- höchste Standzeiten durch CVD Diamantbeschichtungen
Hinweise
- weitere Abmessungen und Konfigurationen auf Anfrage
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | Drallrichtung |
Achs∡
[°] |
Type | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 6 | 28 | 6 | 43 | 75 | 8 | positiv | 10 | A | R | 80492320 | ||
| 6 | 28 | 6 | 33 | 75 | 8 | negativ | -10 | A | R | 80492321 | ||
| 8 | 32 | 8 | 38 | 75 | 8 | positiv | 10 | A | R | 80492322 | ||
| 8 | 32 | 8 | 28 | 75 | 8 | negativ | -10 | A | R | 80492323 | ||
