CM120 Nutfräser DP (p-System)
Produkt

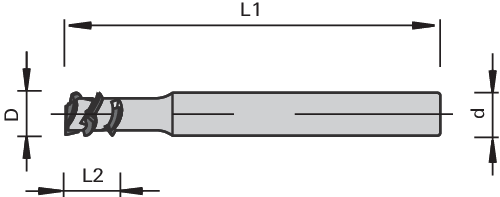

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Einsatz auf CNC- und Gantry-Maschinen
- für Nutbearbeitungen und zum Schäften
- Senkrecht eintauchen nur bei kleiner Tiefe (max. 2 mm)
- bevorzugt als Rampe oder Helix eintauchen
Ausführung
Vorteile
- durch extremen Achswinkel besonders gute Schnittqualität und Standzeit
Hinweise
- weitere Abmessungen und spezielle Konfigurationen möglich
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L1
[mm] |
Z |
Achs∡
[°] |
Type | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||
| 6 | 4,6 | 6,0 | 60 | 1+1 | 70 | A | R | 186924 | ||
| 8 | 10 | 8,0 | 70 | 1+1 | 70 | A | R | 186925 | ||
| 10 | 10,8 | 10 | 75 | 1+1 | 70 | A | R | 187190 | ||
| 12 | 12 | 12 | 75 | 1+1 | 70 | A | R | 187191 | ||
