CM080 Schruppfräser DP
Produkt

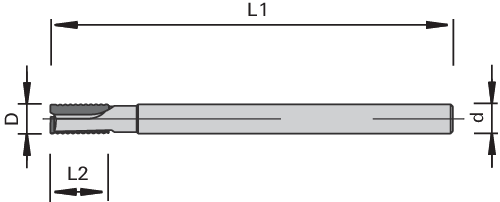

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Einsatz auf CNC- und Gantry-Maschinen sowie Robotern
Ausführung
- Wellenprofil zum Vorschruppen mit niedrigem Schnittdruck
Vorteile
- hochzahnige Ausführung für höchste Vorschubgeschwindigkeiten
Hinweise
- weitere Abmessungen und Konfigurationen auf Anfrage
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L1
[mm] |
Z | Drallrichtung |
Achs∡
[°] |
Type | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 4 | 8,0 | 4,0 | 55 | 2 | positiv/negativ | 3 | A | R | 187295 | ||
| 8 | 8,0 | 8,0 | 60 | 4 | negativ | -5 | B | R | 187296 | ||
| 8 | 17 | 8,0 | 65 | 4 | positiv | 3 | A | R | 80463398 | ||
| 10 | 10 | 10 | 80 | 5 | negativ | -5 | A | R | 187297 | ||
| 12.7 | 22 | 12,7 | 76.2 | 4 | positiv | 3 | A | R | 80470541 | ||
| 20 | 31 | 20 | 100 | 4 | negativ | -3 | A | R | 80463343 | ||
