CM070 Schaftfräser DP (Spiralfräser)

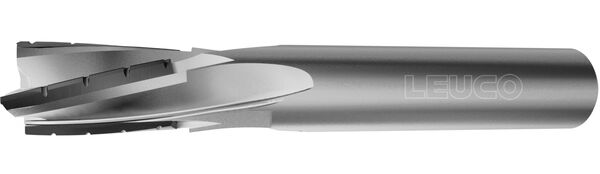

Produkt

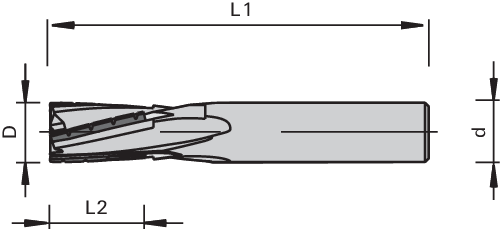

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Einsatz auf CNC- und Gantry-Maschinen
- Standardwerkzeuge (ID 80474998-80475001) in Durchmesser 6,0 mm und 8,0 mm
- mit schiebendem Schnitt inkl. Spanbrechern für Composites
- mit ziehendem Schnitt ohne Spanbrechern für NE-Metalle (Aluminium, Titan, ...)
Ausführung
- konstante Spanwinkel über die gesamte Schneidenlänge
- hohe Spiralwinkel und Zähnezahlen bei kleinen Durchmessern möglich
- eintauchen ins Material nur als Helix oder Rampe möglich
Vorteile
- sehr ruhiger Lauf und riefenfreie Schnittfläche durch durchgängige, spiralige DP-Schneiden
- bis zu 3x nachschärfbar
Hinweise
- Stirn- oder Bohrschneide sowie weitere Abmessungen und Konfigruationen auf Anfrage
|
Ø D
[mm] |
Ø D
[zoll] |
L2
[mm] |
Ø d
[mm] |
Ø d
[zoll] |
L1
[mm] |
Z | Drallrichtung |
Achs∡
[°] |
Type | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 6 | 12 | 6,0 | 70 | 3 | negativ | -7 | A | R | 80474998 | ||||
| 6 | 12 | 6,0 | 70 | 3 | positiv | 7 | A | R | 80475000 | ||||
| 8 | 16 | 8,0 | 80 | 4 | negativ | -7 | A | R | 80474999 | ||||
| 8 | 16 | 8,0 | 80 | 4 | positiv | 7 | A | R | 80475001 | ||||
| 8 | 8 | 8,0 | 80 | 3 | positiv | 20 | B | R | 187198 | ||||
| 10 | 30 | 10 | 80 | 4 | positiv | 8 | B | R | 187199 | ||||
| 3/16 | 16 | 1/4 | 50.8 | 3 | negativ | 8 | C | R | 80468652 | ||||
| 1/2 | 20 | 1/2 | 81 | 4 | positiv | 15 | B | R | 187200 | ||||
