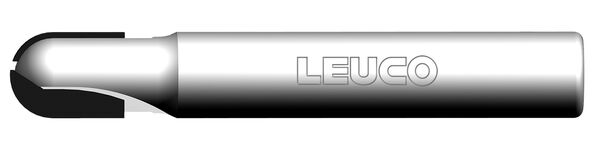

CM040 Kugelfräser DP
Produkt

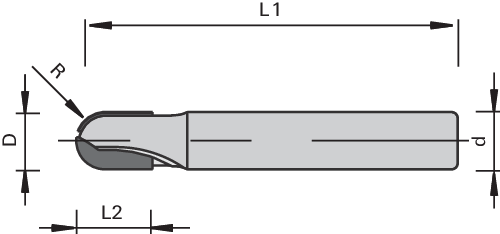

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Einsatz auf CNC- und Gantry-Maschinen
- zum Abzeilen, Kopierfräsen oder Nuten geeignet
Ausführung
- standardmäßig mit wechselndem Achswinkel
- auch mit einseitigem oder neutralem Achswinkel verfügbar
- je nach Anforderung mit einseitigem Achswinkel oder kürzerer Schneidenlänge
Vorteile
- sehr ruhiger Lauf durch wechselnden Achswinkel
Hinweise
- je nach Anforderung mit einseitigem Achswinkel oder kürzerer Schneidenlänge
- weitere Abmessungen und Konfigurationen auf Anfrage
|
R
[mm] |
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L1
[mm] |
Z | Drallrichtung |
Achs∡
[°] |
Type | L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 1,5 | 3 | 3,0 | 3,0 | 50 | 1+1 | gerade | 0 | A | R | 187171 | ||
| 2,0 | 4 | 6,0 | 4,0 | 65 | 1+1 | positiv/negativ | 3 | A | R | 186931 | ||
| 2,5 | 5 | 8,0 | 6,0 | 65 | 1+1 | positiv/negativ | 3 | A | R | 187172 | ||
| 3 | 6 | 10 | 6,0 | 65 | 1+1 | positiv/negativ | 3 | A | R | 186932 | ||
| 4 | 8 | 12 | 8,0 | 65 | 1+1 | positiv/negativ | 3 | A | R | 186933 | ||
| 5 | 10 | 15 | 10 | 75 | 1+1 | positiv/negativ | 5 | A | R | 187173 | ||
| 6 | 12 | 18 | 12 | 75 | 1+1 | positiv/negativ | 5 | A | R | 187170 | ||
