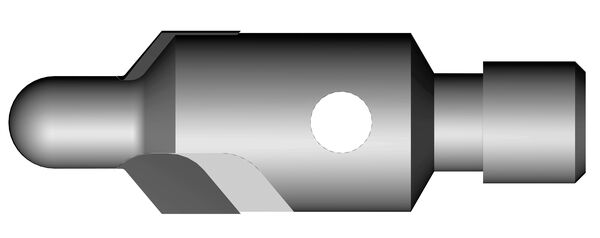

CC010 Countersink DP - fester Zapfen
Produkt

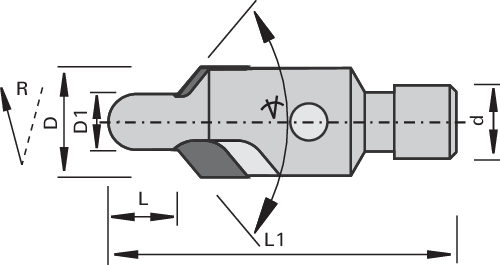

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Zapfensenker mit Gewindeschnittstelle (metrisch / imperial) zum Einsatz in handgeführten Maschinen (MDU) mit Anschlaghalter
- zum Nachsenken von Bohrungen
- für optimale Nietverbindungen in der Luft- und Raumfahrt
- geeignet für alle faserverstärkten Kunststoffe, Aluminium und andere Leichtmetalle
Ausführung
- ausgeführt mit festem Führungszapfen
- standardmäßig mit zwei oder drei Schneiden
- anwendungsspezifische Auslegung der Werkzeuge ist üblich
Vorteile
- DP-Bestückung für höchste Standzeit und Wirtschaftlichkeit
- feste, auf den Bohrungsdurchmesser abgestimmte Führungszapfen erhöhen die Bearbeitungsqualität und Prozessstabilität
Hinweise
- kundenindividuelle Werkzeugauslegung
- metrisch oder imperial standardmäßig möglich
|
Ø d
[zoll] |
Ø D1
[zoll] |
Ø d
[zoll] |
L1
[zoll] |
Z | L/R |
L
[zoll] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 0,375 | 0,159 | 0,25-28 UNF | 1,181 | 2 | R | 0,181 | 1740162 | ||
| 0,500 | 0,191 | 0,25-28 UNF | 1,260 | 2 | R | 0,236 | 80488388 | ||
| 0,500 | 0,159 | 0,25-28 UNF | 1,260 | 3 | R | 0,236 | 80478364 | ||
| 0,500 | 0,250 | 0,25-28 UNF | 1,260 | 2 | R | 0,236 | 80488389 | ||
| 0,500 | 0,1875 | 0,25-28 UNF | 1,260 | 3 | R | 0,236 | 80367658 | ||
| 0,562 | 0,189 | 0,25-28 UNF | 1,211 | 3 | R | 0,190 | 1741091 | ||
| 0,625 | 0,200 | 0,25-28 UNF | 1,260 | 2 | R | 0,217 | 1738410 | ||
| 0,625 | 0,190 | 0,25-28 UNF | 1,378 | 3 | R | 0,250 | 80369286 | ||
| 0,625 | 0,164 | 0,25-28 UNF | 1,378 | 3 | R | 0,250 | 80369280 | ||
| 0,750 | 0,346 | 0,25-28 UNF | 1,783 | 2 | R | 0,382 | 1741487 | ||
| 0,875 | 0,375 | 0,25-28 UNF | 1,378 | 3 | R | 0,250 | 80369289 | ||
