192478 - 齐头锯片HW， 用于切边 "WS" - nn-System，无埋头孔
产品

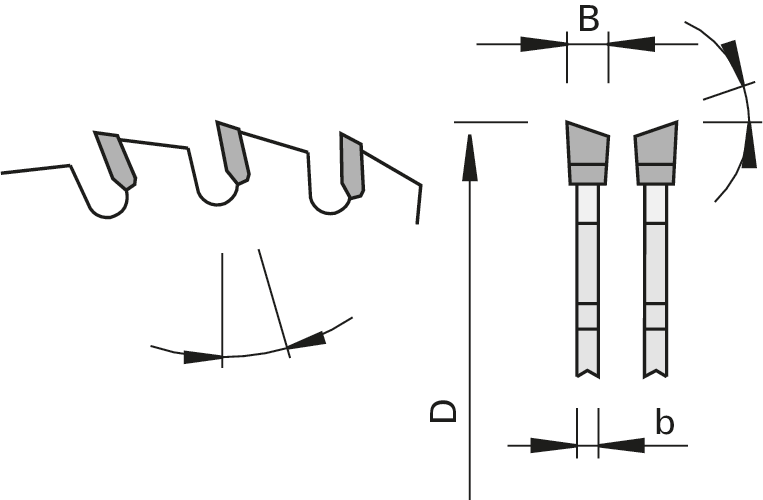

图纸
-
-
- 硬质合金[HW]
-
技术数据
描述
设备/应用
- 用于封边机
- 修边机
- 用于塑料、木皮和实木封边带的修边
设计
- 特殊的无噪音排屑槽结构
- 正前角或负前角设计
- 有或没有轴向角
- 齿型: 左右斜齿"WS"
- 切削材料：HW HL Board 06
优点
- 特殊的低噪音水平
- 空转时约降噪6 dB(A)
注释
| 特征 | 值 | |
|---|---|---|
| Ø D = 切割圆直径 | 110 [mm] | |
| B = 切削宽度 | 3,6 [mm] | |
| b = 锯片刀体厚度 | 2.5 [mm] | |
| Ø d = 孔径 | 32 [mm] | |
| Z = 齿数 | 20 | |
| 前角 = 前角 | 8 [°] | |
| 齿顶斜角 = 斜角 | 30 [°] | |
| 轴向角 = 轴向角 | 5 [°] | |
| 齿型 = 齿形 | WS | |
| 设备 | Homag | |
| 切割质量* = 切割质量 | ▲▲ | |
| LEUCODUR = 切割材料 | HL Board 06 | |
| L = 发货代码 | ||
| 机床/类型 | Homag | |
|
未列出您输入的尺寸？
