UltraProfiler plus - Ножові голівки HW (вигнуті) - MAN
Виріб

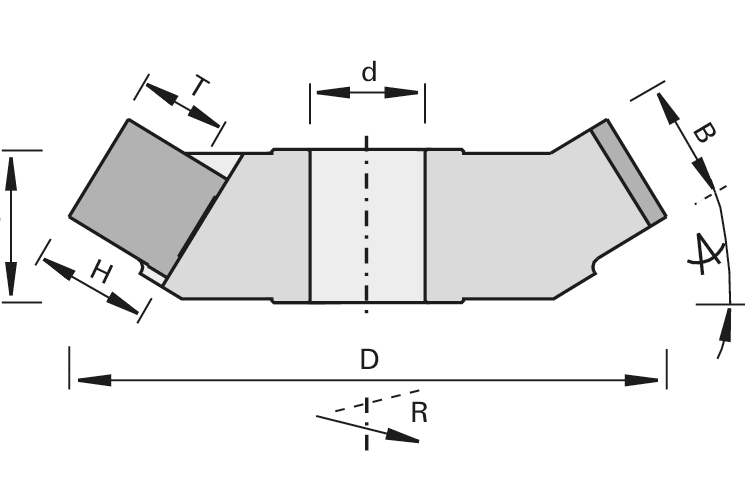

Креслення
- UltraProfiler plus
- Tвердий сплав [HW]
- MAN
Артикул
Опис
Верстат/Застосування
- обробні центри
- універсальні двосторонні форматно-обрізні профільні верстати
- калювальні верстати
- фрезерні верстати з робочим столом
- для профілювання в масивній деревині і деревно-стружкових матеріалах
Виконання
- корпус ножової голівки з високоміцного алюмінієвого сплаву
- з осьовим кутом
- різальний матеріал: HW HL Board 06 для масивної деревини та деревостружкових матеріалів
Переваги
- можлива велика глибина профілю
- корпус ножової голівки та змінні пластини індивідуально профілюються за вимогами замовника
- швидкість різання до 80 м/с
- точність по радіальному биттю 0,03 мм
Вказівки
- можлива поставка змінних пластин у виконанні topline (полірована передня поверхня зуба, високоточне шліфування задньої поверхні зуба)
- при більш високому осьовому куті можливе зменшення числа зубів
- напрямок обертання по VDMA 8849
|
Ø D
[мм] |
B
[мм] |
H
[мм] |
Ø d
[мм] |
Ø dmax
[мм] |
Z |
T
[мм] |
ескіз
[шаблон на плівці] |
nmin-nmax
[хв-1] |
Ідент. № | Порів. | Зап. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Не наведено шукані розміри?
поставка зі складу |
|||||||||||
| 150 | 32-40 | 40 | 30 | 30 | 2-6 | 26 | UP | 5100-10200 | UP30 | ||
| 165 | 32-50 | 40 | 30 | 30 | 2-6 | 26 | UP | 5100-9200 | UP31 | ||
| 180 | 40-60 | 40 | 30 | 50 | 2-6 | 26 | UP | 5000-8500 | UP32 | ||
| 195 | 40-60 | 40 | 30 | 50 | 2-8 | 26 | UP | 4800-7800 | UP33 | ||
