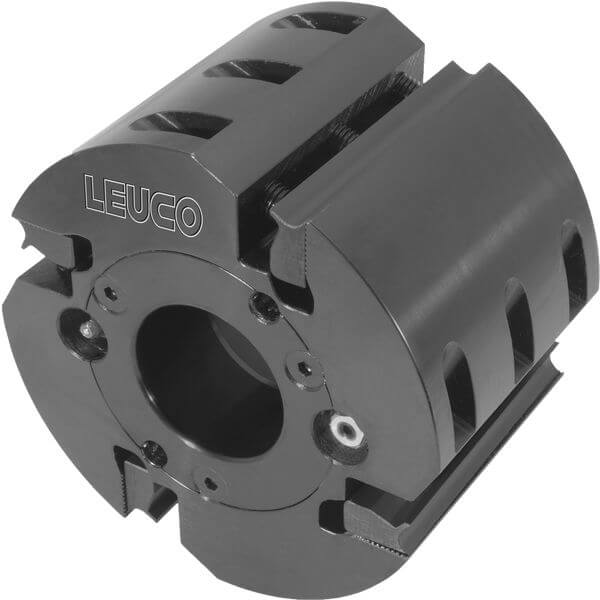

Профільні HS ножові голівки з гідрозатискачем
Виріб

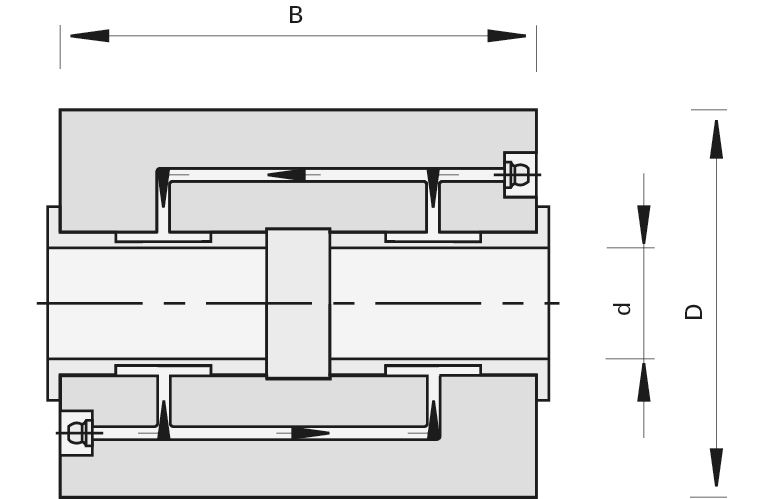

Креслення
- MEC
Артикул
Опис
Верстат/Застосування
- стругально-калювальні профільні верстати с гідровалом
- для профілювання масивної деревини
Виконання
- максимальне число обертів залежить від висоти ножів, див. Таблицю "максимальне число обертів"
Переваги
- висока швидкість подачі з найкращою без видимих слідів від різців якістю різу
- центрування без зазорів завдяки двохкамерному гідравлічному кріпленню, система Weinig
- висока точність по радіальному биттю та хід з низькою вібрацією
- щільне кріплення ножів завдяки високоточному рифленню 60 градусів, крок зуба 1,6 мм
Вказівки
- ніж з можливістю регулювання
- глибина профілю та діаметр ріжучого круга див. таблицю
- бланкета з гофрованою задньою поверхнею з S = 8, 10 мм
- комплект поставки: ножова голівка з притискною пластиною; бланкети див. розділ Поворотні ножі, ножі, змінні пластини
|
Ø D
[мм] |
B
[мм] |
Ø d
[мм] |
Z |
nmax
[хв-1] |
Ідент. № | Порів. | Зап. | |
|---|---|---|---|---|---|---|---|
|
Не наведено шукані розміри?
поставка зі складу |
|||||||
| 137 | 60 | 40 | 4 | 9 000 | 176342 | ||
| 137 | 100 | 40 | 4 | 9 000 | 176343 | ||
| 137 | 130 | 40 | 4 | 9 000 | 176344 | ||
| 137 | 150 | 40 | 4 | 9 000 | 176345 | ||
| 137 | 180 | 40 | 4 | 9 000 | 176346 | ||
| 137 | 230 | 40 | 4 | 9 000 | 176347 | ||
| 150 | 60 | 50 | 4 | 6 000 | 176348 | ||
| 150 | 60 | 50 | 6 | 6 000 | 176349 | ||
| 150 | 100 | 50 | 4 | 6 000 | 176350 | ||
| 150 | 100 | 50 | 6 | 6 000 | 176351 | ||
| 150 | 130 | 50 | 4 | 8 000 | 176352 | ||
| 150 | 130 | 50 | 6 | 8 000 | 176353 | ||
| 150 | 150 | 50 | 4 | 6 000 | 176354 | ||
| 150 | 150 | 50 | 6 | 6 000 | 176355 | ||
| 150 | 180 | 50 | 4 | 8 000 | 176356 | ||
| 150 | 180 | 50 | 6 | 8 000 | 176357 | ||
| 150 | 230 | 50 | 4 | 8 000 | 176358 | ||
| 150 | 230 | 50 | 6 | 6 000 | 176359 | ||
| 150 | 260 | 50 | 4 | 8 000 | 176360 | ||
| 150 | 260 | 50 | 6 | 8 000 | 176361 | ||
| 150 | 310 | 50 | 4 | 8 000 | 176362 | ||
| 150 | 310 | 50 | 6 | 8 000 | 176363 | ||
| 163 | 60 | 50 | 8 | 6 000 | 176364 | ||
| 163 | 100 | 50 | 8 | 6 000 | 176365 | ||
| 163 | 130 | 50 | 8 | 6 000 | 176366 | ||
| 163 | 150 | 50 | 8 | 6 000 | 176367 | ||
| 163 | 180 | 50 | 8 | 6 000 | 176368 | ||
| 163 | 230 | 50 | 8 | 6 000 | 176369 | ||
| 163 | 260 | 50 | 8 | 6 000 | 176370 | ||
| 163 | 310 | 50 | 8 | 6 000 | 176371 | ||
| 195 | 60 | 50 | 10 | 6 000 | 176372 | ||
| 195 | 100 | 50 | 10 | 6 000 | 176373 | ||
| 195 | 130 | 50 | 10 | 6 000 | 176374 | ||
| 195 | 150 | 50 | 10 | 6 000 | 176375 | ||
| 215 | 60 | 50 | 12 | 6 000 | 176380 | ||
| 215 | 100 | 50 | 12 | 6 000 | 176381 | ||
| 215 | 130 | 50 | 12 | 6 000 | 176382 | ||
| 215 | 150 | 50 | 12 | 6 000 | 176383 | ||
