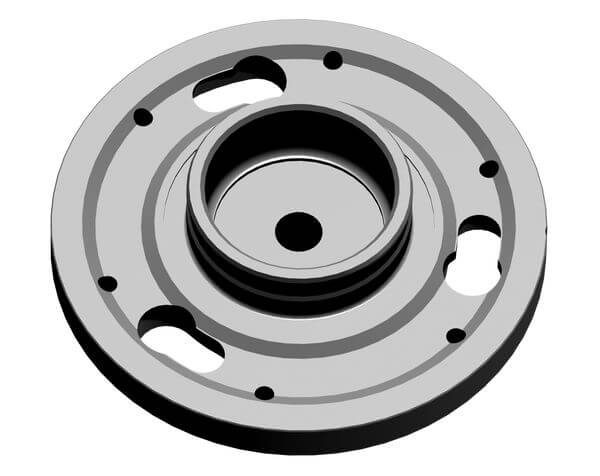

Aufnahme-Flansche für Spannteil Ø 110 mm - Bohrungswerkzeuge d=30 mm

Produkt

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • zur Aufnahme von leichten Bohrungswerkzeugen mit Bohrung Ø 30 mm, 6 Senkungen für M 5, TK Ø 90 mm

Ausführung

Vorteile

Hinweise

  • für Rechts- und Linkslauf
  • je Spannteil sind mindestens zwei Aufnahme-Flansche mit verschraubten Werkzeugen sinnvoll (Rüstzeitminimierung)

Tabellen- und Bildlegende...

Ø d1
[mm]
L2
[mm]
L
[mm]
Ø D
[mm]
L1
[mm]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

30 15,5 10 110 40 163705
|
30 15,5 10 110 40 163226
|
