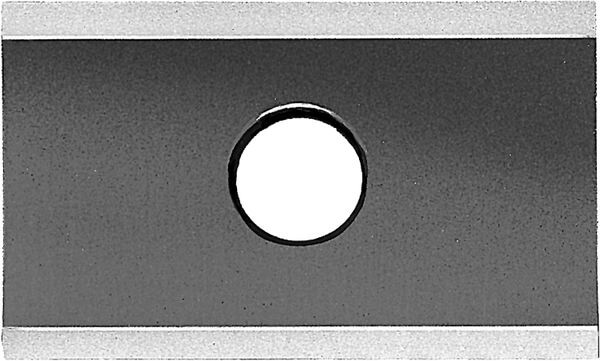

003082 - Modula Wende- / Wechselplatten HW

Produkt

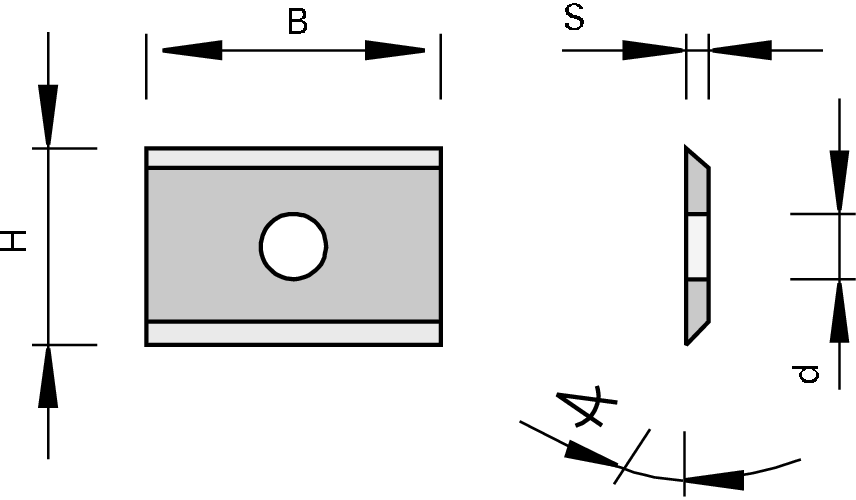

Zeichnung

  • Hartmetall [HW]

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • für Längs- und Konterprofile in Massivhölzern und Holzwerkstoffen

Ausführung

  • Zähnezahl Z = 2

Vorteile

Hinweise

  • Type 1 für Messerköpfe links X-1
  • Type 2 für Messerköpfe rechts X-2
Merkmal Wert
Abmessung 20x12x1,5 [mm]
B = Breite 20 [mm]
H = Höhe 12 [mm]
S = Stärke 1.5 [mm]
Ø d = Bohrungsdurchmesser 4,0 [mm]
Type = Type W, G
Keil∡ = Keilwinkel 55 [°]
LEUCODUR = Schneidstoff HL Board 05
VP = Verpackungseinheit 10 [St.]
L = Lieferstatus
Bemerkung Räumer

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
