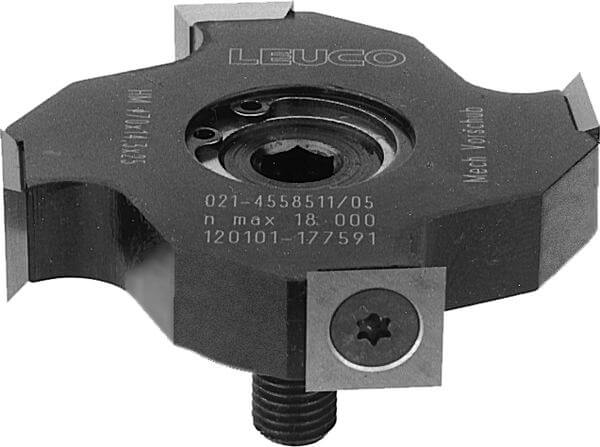

177591 - Kanten-Füge-Messerköpfe HW HSK 25R - Homag, IMA

Produkt

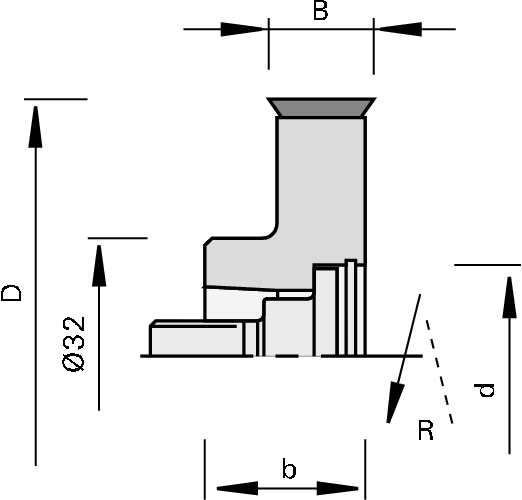

Zeichnung

  • Hartmetall [HW]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen Homag, IMA
  • zum Bündigfräsen und Anfasen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • Schneiden achsparallel, 4 Schneidkanten
  • Schneidstoff: HW HL Solid 20
  • n max = 18.000 min-1

Vorteile

  • beste Schnittqualität durch hohe Rundlaufgenauigkeit und Laufruhe des Werkzeuges

Hinweise

  • Drehrichtung nach DIN-EN 50144
Merkmal Wert
Ø D = Flugkreisdurchmesser 70 [mm]
B = Schnittbreite 14,3 [mm]
b = Nabenbreite 23 [mm]
Ø d = Bohrungsdurchmesser HSK 25R [mm]
Z = Zähnezahl 4
nmax = maximale Drehzahl 18’000 [min-1]
L/R = Schneidrichtung R
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Wendeplatten

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Profil-Wendeplatten HW mit 4 Schneidkanten - Ledinek Rotoles 14,3x14,3x2,5N 170248
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Senkkopfschrauben - mit Innentorx M5x12 T20 D=Ø9,3 166709
|
Schraubendreher mit Quergriff für Innentorx T20x100 166092
|
Schrauben M10x1,25x32 SW8 177780
|
Paßscheiben 18x25x1,0 DIN 988 177781
|
Sicherungsringe 25x1,2 DIN 472 177782
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
