183112 - Kanten-Füge-Fräser CM HW - HOLZ-HER

Produkt

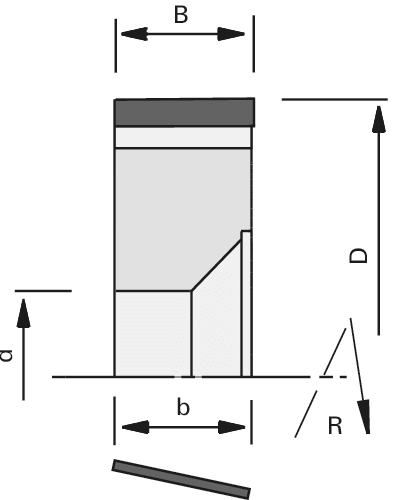

Zeichnung

  • Hartmetall [HW]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen HOLZ-HER
  • zum Fügen und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • mit Achswinkel

Vorteile

  • optimierte Spanentsorgung durch ChipMeister Version
  • keine Verschmutzung der Maschine mit Spänen
  • keine Funktionsstörungen durch Späne
  • Verringerung der Absaugleistung
  • geräuscharm

Hinweise

  • Drehrichtung nach VDMA 8849
Merkmal Wert
Ø D = Flugkreisdurchmesser 50 [mm]
B = Schnittbreite 18 [mm]
b = Nabenbreite 17 [mm]
Ø d = Bohrungsdurchmesser 20 [mm]
Z = Zähnezahl 2
DKN = Doppelkeilnut 5x2,2 [mm]
Achs∡ = Achswinkel 10 [°]
nmax = maximale Drehzahl 24’000 [min-1]
L/R = Schneidrichtung R
L = Lieferstatus
Maschine/Type HOLZ-HER-1828

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
