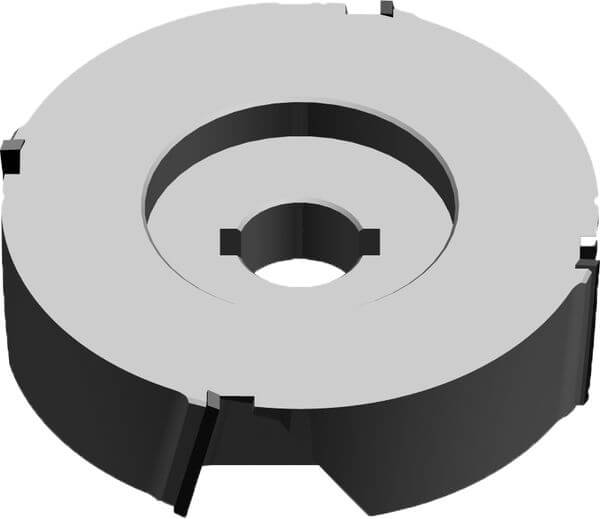

182978 - DIAMAX-Kanten-Füge-Fräser CM DP - SCM-Stefani
Produkt

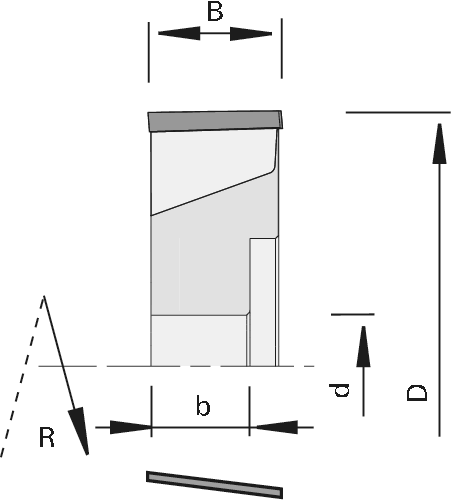

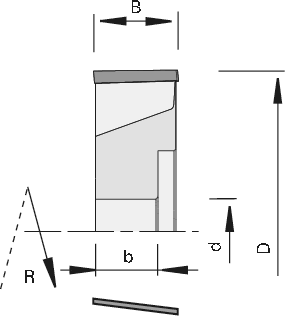

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen SCM-Stefani mit ED-System
- zum Fügen und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- n max = 24.000 min-1
Vorteile
- optimierte Spanentsorgung durch ChipMeister Version
- keine Verschmutzung der Maschine mit Spänen
- keine Funktionsstörungen durch Späne
- Verringerung der Absaugleistung
- geräuscharm
Hinweise
- Drehrichtung nach VDMA 8849
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 70 [mm] | |
| B = Schnittbreite | 20 [mm] | |
| b = Nabenbreite | 14.5 [mm] | |
| Ø d = Bohrungsdurchmesser | 16 [mm] | |
| Z = Zähnezahl | 4 | |
| DKN = Doppelkeilnut | 5x2,3 [mm] | |

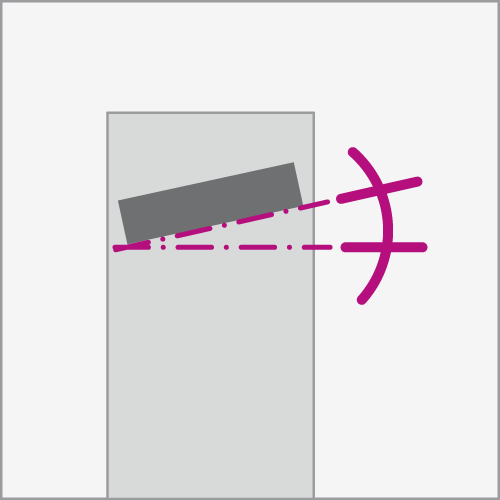

| Achs∡ = Achswinkel | 12 [°] | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
| Maschine/Type | SCM-Stefani-RSK | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
